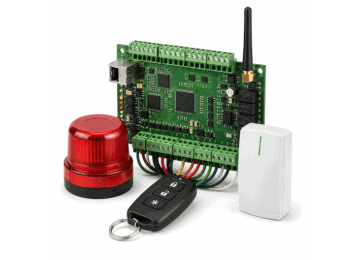

Řídící jednotky

Proč řídicí jednotka, a ne jen klávesnice na dveřích

U autonomní klávesnice je rozhodování i relé zámku přímo ve venkovním zařízení. Řídicí jednotka je uvnitř chráněného prostoru a čtečka venku jen posílá data po rozhraní Wiegand. Kdo čtečku strhne nebo rozebere, dveře neotevře. K tomu získáte centrální správu uživatelů, různá oprávnění pro jednotlivé dveře a přehled o průchodech, což ocení firmy, sklady, školy i bytové domy.

V praxi se oba světy často potkávají: na fasádu jde RFID čtečka (třeba R2 EM, 0327), kódová klávesnice nebo přístupová čtečka otisků prstů, která umí pracovat samostatně i jako Wiegand výstup, a o vstupu pak rozhoduje jednotka za dveřmi. Řídicí (v hledání často „řídící“) jednotky tak z jednoduchého vstupu udělají přístupový systém, který roste s objektem.

Jak vybrat řídicí jednotku

1. Počet dveří – 1, 2, nebo 4. Spočítejte i budoucí rozšíření.

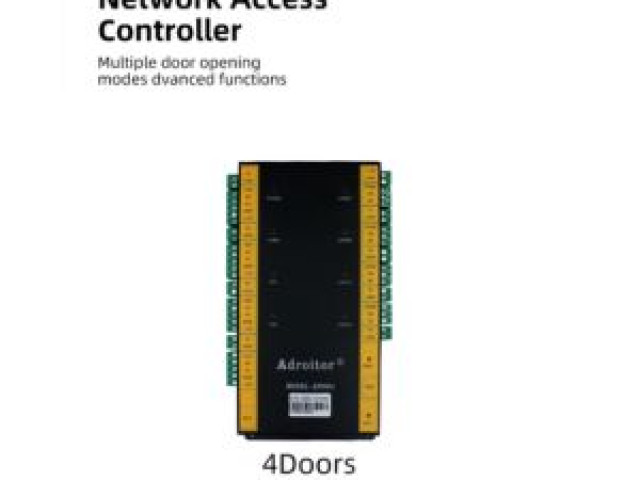

2. Kontrola jedním, nebo oběma směry – když chcete evidovat i odchod, potřebujete čtečku z obou stran dveří; jednotka APU04 obslouží 4 dveře a 8 čteček.
3. Komunikace – síť (TCP/IP) pro správu z počítače, RS485 pro sběrnicové zapojení, nebo Wi-Fi s aplikací Tuya.
4. Deska, nebo kompletní sada – samotná deska se hodí do vlastního rozvaděče, sada „BC“ je v instalačním boxu. Co přesně je v balení, uvádíme u produktu.

Jakou technologii karet systém přečte (EM 125 kHz, nebo MIFARE), určují připojené čtečky, ne jednotka. U jednotky porovnejte podporovaný formát Wiegand, počet vstupů pro odchodová tlačítka a dveřní kontakty a zatížitelnost výstupních relé.

Wiegand, RS485, nebo síť: kudy tečou data

Mezi čtečkou a jednotkou vede Wiegand: dva datové vodiče (DATA0, DATA1), napájení 12 V a podle čtečky ještě LED a bzučák. Nejrozšířenější je Wiegand 26, řada čteček umí i WG34. U sady BC800NT2 uvádí manuál maximální délku vedení ke čtečce 100 m a doporučuje do 80 m; u delších tras zapojení vyzkoušejte předem. S počítačem si jednotka povídá dvojím způsobem: síťové přístupové systémy TCP/IP (řada 800NT, APU04, AT8004) jdou přes LAN, druhou možností je sběrnice RS485 (ACB-R04) – ta se hodí hlavně k rozšíření starších instalací řady ACB-R a potřebuje průběžné vedení krouceným párem se zakončením.

Které řešení se hodí do bytového domu, firmy nebo na jedny dveře

Vchod SVJ nebo bytového domu: síťová sada BC800NT2 nebo BC800NT4 s databází v jednotce. Správce přidá nebo zablokuje čip v počítači a dohledá průchody. Firma, sklad, kanceláře se 4 dveřmi: APU04, když chcete čtečku na vstupu i výstupu; AT8004, když na odchod stačí tlačítko. Jedny dveře, garáž, technická místnost: sBoard za dveřmi a venku libovolná RFID čtečka s výstupem Wiegand; s Wi-Fi verzí sBoard III navíc spravujete dočasné kódy a historii v telefonu. Autonomní řešení bez jednotky (Wiegand / autonomní klávesnice) najdete mezi čtečkami a klávesnicemi.

Software, návody a mobilní aplikace

K jednotkám řady 800NT / ACB je zdarma software AccessControl v češtině, rychlonávod k BC800NT1/2/4 a mobilní aplikace; vše je v sekci Ke stažení. Databáze uživatelů se nahrává přímo do jednotky, takže systém běží i při vypnutém počítači. Wi-Fi jednotku sBoard III ovládáte v aplikaci Tuya Smart / Smart Life, další chytré prvky jsou v kategorii Tuya Smart.

Zapojení zámku k jednotce

Výstupní relé má kontakty NO, NC a COM, takže spínáte fail-safe zámek (bez proudu odemčený, například elektromagnetický zámek) i fail-secure zámek nebo elektrický otvírač. Když jednotka a zámek sdílejí jeden zdroj, patří k cívce zámku ochranná dioda (manuál sBoard uvádí 1N4004 a diodu přikládá do balení). Relé sBoard snese nejvýš 2 A; silnější zámek napájejte z vlastního okruhu a zdroj dimenzujte s rezervou na rozběhový proud.

Co k řídicí jednotce ještě přidat

Ke každým dveřím čtečku (z venku, případně i zevnitř), zámek, odchodové tlačítko a napájení. Pro provoz bez sítě volte zálohovaný zdroj ACB-PS08A 12 V / 5 A (0463B) nebo BPS-08 (0463A). Pro napojení na požární signalizaci volte jednotku s požárním vstupem, například APU04; vzájemné blokování dvou dveří (propust, čisté prostory) interlock PCB-501 (0873). Wiegand čtečky při montáži rychle ověříte testerem sGuard (0891). Karty a čipy k systému vyberete v kategorii RFID karty a čipy.

Časté otázky k řídicím jednotkám

Funguje řídicí jednotka bez zapnutého počítače?

Ano. Kompletní databáze se ukládá do jednotky, počítač slouží jen ke správě a stažení historie. Databázi si v počítači pravidelně zálohujte.

Mohu připojit čtečky jiných výrobců?

Ano, pokud mají výstup Wiegand ve formátu, který jednotka zpracuje (typicky WG26 nebo WG34). Převodní tabulku WG26/34 najdete v sekci Ke stažení.

Jak nastavím vzdálený přístup?

U síťových jednotek otevřete vybrané dveře z obslužného programu v počítači, který je ve stejné síti. U sBoard III vydáte povel k odemčení v aplikaci Tuya; potřebuje k tomu Wi-Fi a internet, uložené karty a PINy ale fungují i při výpadku připojení.

Jak daleko může být čtečka od jednotky?

Výrobce u řady 800NT a ACB-R04 doporučuje do 80 m, maximum je 100 m. Jinak dejte jednotku blíž ke dveřím.

Kde najdu software v češtině?

V sekci Ke stažení je celý balíček AccessControl s nastavenou češtinou. Přihlašovací údaje a hesla z výroby uvádíme v nejčastějších dotazech.

Proč se otisky z jedné čtečky neobjeví v jiné?

Otisk se z bezpečnostních důvodů učí na každé biometrické čtečce zvlášť. Jakmile ho čtečka rozpozná, rozpozná ho i řídicí software.

Pomůžete s návrhem a montáží?

Ano. Návrh vychází z počtu dveří, typu dveří a požadavků na evidenci; montáž a ceník služeb najdete na stránce Montáže a reference.

Obsah zpracoval Ing. Václav Turek, technik.
