Napájecí a záložní zdroj 12V / 5A pro přístupové systémy | ACB-PS08A

ACB-PS08A je výkonný napájecí a záložní zdroj pro dveřní přístupové systémy, řídicí jednotky a elektrické zámky. V jedné uzamykatelné kovové skříni soustřeďuje regulovaný napájecí modul, prostor pro přístupový kontrolér a místo pro záložní akumulátor 12 V / 7 Ah. Instalace je proto přehlednější a citlivá elektronika zůstává mechanicky chráněná.

Výstupní napětí lze podle konkrétní instalace nastavit v rozsahu 9 až 14 V DC, maximální výstupní proud činí 5 A. Výkonová rezerva je důležitá zejména u systémů s elektromagnetickými nebo elektromechanickými zámky, které mohou při sepnutí odebírat podstatně více proudu než samotná čtečka či kontrolér.

Jedna skříň pro napájení, kontrolér i akumulátor

Vnitřní prostor je navržen tak, aby kromě napájecího zdroje pojal také řídicí desku přístupového systému a záložní akumulátor. ACB-PS08A je vhodný například k jednotkám pro jedny až čtvery dveře, pokud jejich rozměry a způsob upevnění odpovídají prostoru ve skříni. Před montáží je vždy nutné ověřit rozměry desky, potřebné odstupy a vedení kabeláže.

• výstup až 5 A pro napájení přístupového systému a zámků,
• nastavitelné výstupní napětí 9–14 V DC,

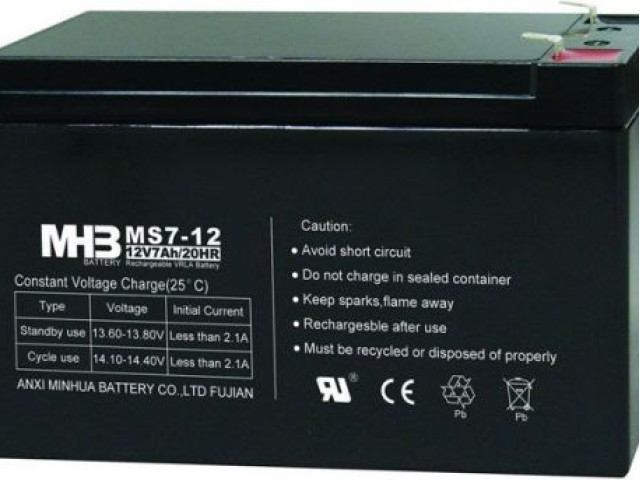

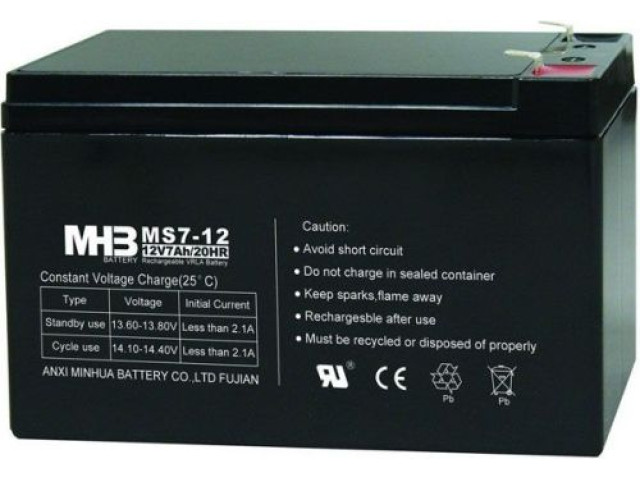

• prostor pro záložní akumulátor 12 V / 7 Ah,
• místo pro montáž kompatibilní řídicí desky,
• uzamykatelná lakovaná kovová skříň,
• vstupy a výstupy pro zámek, kontrolér a odchodové tlačítko,
• nastavitelné časové relé 0–15 sekund.

Důležité pro správný návrh

Akumulátor není součástí dodávky. Celkový odběr všech připojených zařízení musí zůstat pod maximem zdroje i při rozběhu zámku. Síťové připojení 230 V a ochranné uzemnění kovové skříně musí provést osoba s odpovídající odbornou způsobilostí. Zdrojem lze napájet nízkonapěťové prvky přístupového systému; nejde o univerzální UPS pro libovolná zařízení bez ověření jejich napětí, proudu a požadavků na zálohování.

Úplný technický přehled ACB-PS08A

Technická dokumentace uvádí také síťový rozsah, rozměry a hmotnost skříně. Tyto údaje jsou důležité pro jištění, výběr instalačního místa a kontrolu prostoru pro řídicí desku i akumulátor. Zdroj je modelově použitelný také s kontroléry řady BC800NT1, BC800NT2 a BC800NT4, pokud montážní uspořádání a celkový odběr odpovídají projektu.

Možnost zálohovat další 12V zařízení

Technická dokumentace uvádí také použití jako záložního zdroje pro kompatibilní 12V rekordér. Takové zapojení je možné posuzovat pouze individuálně: zařízení musí bezpečně pracovat v celém nastaveném výstupním rozsahu, součet trvalých i špičkových odběrů nesmí překročit 5 A a musí být ověřena požadovaná doba zálohy. ACB-PS08A proto nelze bez výpočtu považovat za univerzální UPS.

ACB-PS08A je prostorově úsporné řešení pro soustředěné napájení, řízení a bateriové zálohování dveřního přístupového systému v jedné uzamykatelné skříni.
