Elektrické zámky

Jaký elektrický zámek na jaké dveře

Elektromagnetický zámek dveří na 12 V: síla a odběr podle modelu

Elektromagnetický zámek drží dveře jen tehdy, když jím teče proud, a odebírá ho nepřetržitě po celou dobu zamčení. Při výběru zdroje proto rozhoduje odběr, ne jen přídržná síla. Hodnoty jsou z karet produktů.

Pomlčka znamená, že karta produktu odběr pro dané napětí neuvádí nebo že zámek na ně není určen. Zdroj pro elektromagnetický zámek 12V dimenzujte na součet odběrů všech zámků a čteček: dva zámky SM-500 po 1 A zatíží zdroj 12 V / 3 A dvěma ampéry a na čtečky a rezervu zbývá jen 1 A. Na delším vedení počítejte s úbytkem napětí; u SM-60 platí, že pod 12 V přímo na svorkách zámku přídržná síla klesá.

Elektrický otvírač dveří: co umí a které typy tu najdete

Elektrický otvírač se zadlabe do zárubně v místě, kam zapadá střelka zámku. Dveře drží jejich mechanický zámek, otvírač jen po impulsu ze čtečky, klávesnice nebo domovního telefonu uvolní plechový jazýček a dveře jdou zatlačit. Naše elektrické otvírače dveří pracují na 12 V DC, mají nerezové tělo, jdou přestavět pro levé i pravé dveře (univerzální provedení) a hodí se do dřevěných, kovových i plastových dveří otevíraných o 90°.

Pozor na zkratky: u BEL-005 znamená NO zamčeno bez proudu. Před objednáním změřte zárubeň (BEL-005 má 150 × 39,5 × 31 mm) a ověřte, že se do ní pouzdro vejde.

Elektrické otvírače dveří BEL-005 mají přídržnou sílu 800 kg a příkon asi 5,4 W (450 mA při 12 V DC).

Otvírač, nebo magnet?

Magnetický zámek dveří se šroubuje na povrch, nevyžaduje frézování zárubně a jde přidat i na dveře, které zámek vůbec nemají. Elektrický otvírač je skrytý v rámu, dveře zůstávají zamčené mechanicky a klíč funguje jako dřív; montáž je pracnější a vyžaduje zárubeň s dostatkem místa. Na vchod bytového domu s klasickým zámkem se proto častěji hodí otvírač, na sklo a hliník magnet nebo pístový zámek.

Fail-safe, nebo fail-secure: co se stane, když vypadne proud

Zámek fail-safe se bez napájení odemkne. Tak pracují všechny elektromagnetické zámky a hodí se tam, kde musí jít při výpadku nebo poplachu odejít. Zámek fail-secure zůstane bez proudu zamčený a otevře ho až impuls; volí se pro sklady, archivy a místa, kde má výpadek proudu znamenat zavřeno. U elektrických otvíračů a mini zámků se totéž označuje NO a NC; protože výrobci zkratky nepoužívají vždy stejně, řiďte se popisem chování u konkrétního modelu. O řešení únikových cest a požárních dveří rozhoduje projektant podle platných předpisů; napojení na požární signalizaci řeší řídicí jednotka s požárním vstupem, například APU04 (1088).

Kolik kilogramů opravdu potřebujete

Přídržná síla slouží k porovnání magnetů mezi sebou. Orientačně: 60 kg stačí na lehké vnitřní dveře, skříně a vitríny, 280 kg je nejčastější volba pro kanceláře a vstupní dveře, 500 kg a víc se dává na těžké, hodně používané nebo venkovní dveře. Stejně důležité je, aby kotva přesně dosedla na celou plochu magnetu a aby rám dveří sílu unesl.

Kování a držáky podle typu dveří

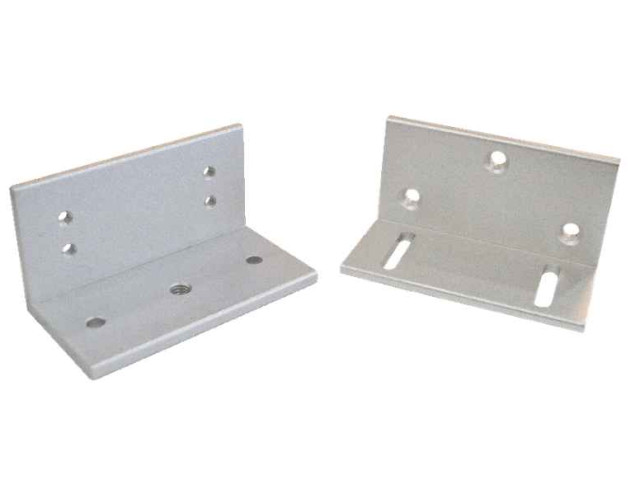

Když nejde kotvu nebo magnet připevnit přímo, použijte kování určené pro daný zámek: ZL-280 (0460-1), ZLC-600 (0460A) a dvoudílné FG-280 (0460-3) pro 280kg magnety, ZB-60 (0460-60) pro SM-60, ZL-500 (0460-500) pro SM-500. Na sklo slouží držák UB-600 (0460B), U-kování ZEL-280UL pro bezrámové sklo (0459) a ZEL-600 (0457) pro pístové zámky; pro zámky s čepem je vložka ZL-700 (0461). Kování vybírejte podle směru otevírání, šířky zárubně a tloušťky skla.

Napájení zámku

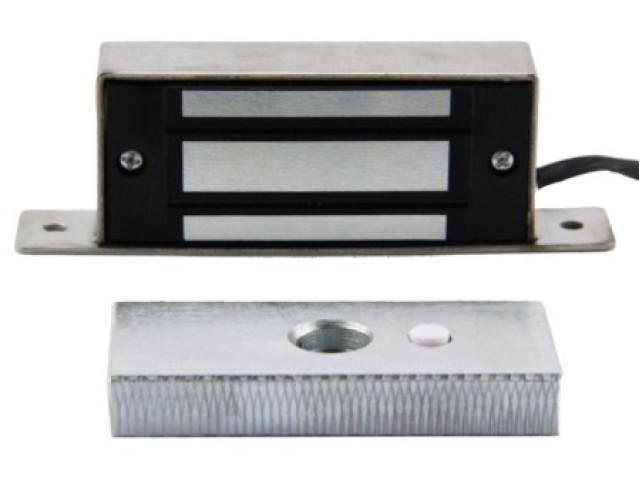

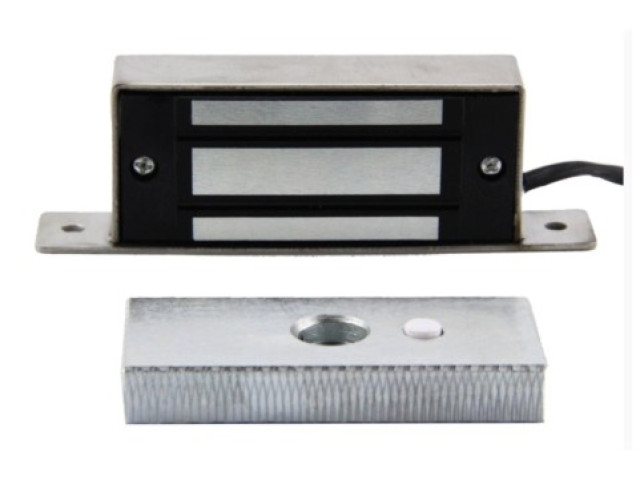

Dveřní zámky v této kategorii pracují na 12 V DC, magnety SM-60L, BEL-004, EL-250, SM-500, SG280 a SG500 i na 24 V; chytrý zámek do skříněk CB99T má vlastní napájení 6 V z baterií. Přesné napětí a odběr jsou u každého produktu. Zámek napájejte ze samostatného zdroje, například BPS-01 12 V / 3 A (0336), a kde má systém fungovat i bez sítě, ze zálohovaného BPS-08 12 V / 5 A (0463A) s akumulátorem 12 V / 7 Ah. Když výstup čtečky nebo jednotky proud zámku neunese, vložte mezi ně posilovací relé BRB-01 nebo PCB-502. Na delších trasách počítejte s úbytkem napětí; otvírač potřebuje na svorkách plných 12 V.

Časté otázky k elektrickým zámkům

Jaký elektrický zámek do plastových dveří?

U plastových (PVC) dveří se nejčastěji montuje elektrický otvírač do zárubně, nebo povrchový elektromagnetický zámek na horní část rámu. Rozhoduje profil rámu a prostor v zárubni; před nákupem změřte hloubku zárubně a zkontrolujte, zda se do profilu vejde tělo otvírače.

Co je reverzní elektrický otvírač?

Otvírač, který drží zavřeno jen pod proudem a po jeho odpojení se uvolní. U nás je to BEL-005 NC (0335B); jeho opakem je klasický BEL-005 NO, který bez proudu zůstává zamčený.

Mohu zámek připojit přímo ke klávesnici?

Autonomní klávesnice má relé, přes které zámek spíná, ale napájení zámku má jít ze zdroje dimenzovaného na jeho odběr. Proud relé a zámku porovnejte v parametrech obou výrobků. Pro více dveří, různá oprávnění a přehled o průchodech spíná zámek řídicí jednotka.

12 V, nebo 24 V?

Podle napětí, které máte k dispozici. Základem je 12 V, modely s rozsahem 12–24 V připojíte k oběma; ze 24 V na 12 V převedou konvertory v příslušenství.

Proč magnetický zámek po odpojení proudu nedrží?

Je to záměr: elektromagnetický zámek je vždy fail-safe. Pokud mají dveře zůstat zamčené i bez proudu, volte pístový fail-secure zámek nebo zálohovaný zdroj.

Má zámek signalizaci stavu dveří?

Některé modely ano, například BEL-004 má LED. Stavový kontakt a další výstupy uvádíme u každého produktu.

Máte i chytré zámky s aplikací?

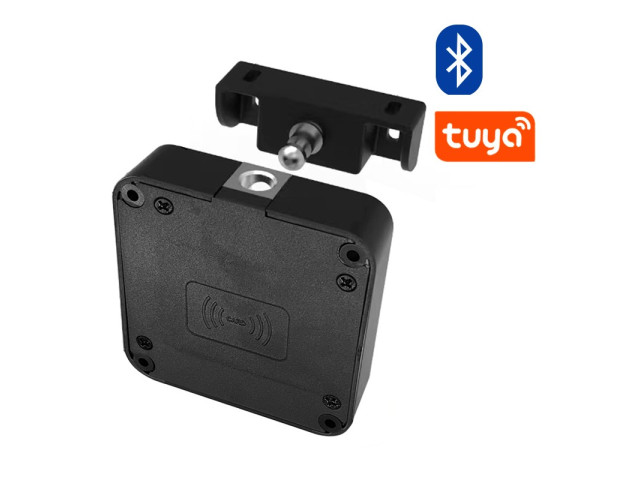

Ano, chytré zámky CB99T do skříněk (MIFARE, Tuya) a schránku na klíče K3-F (Tuya nebo TTLock). Další prvky jsou v kategorii Tuya Smart.

Jak funguje elektromagnetický zámek dveří a jaký kontakt k němu patří?

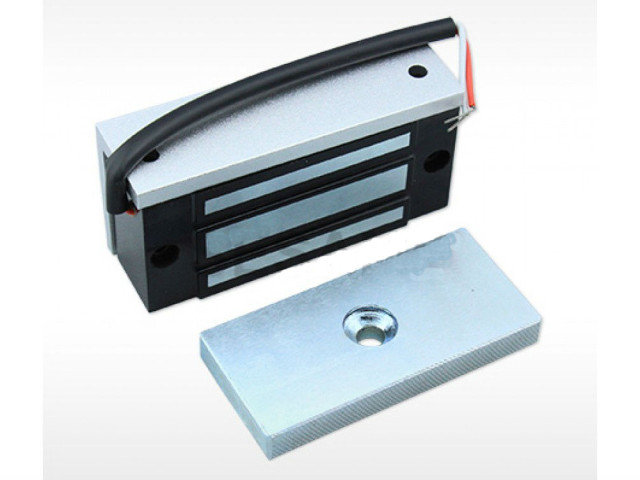

Proud v cívce magnetu přitahuje ocelovou kotvu na křídle dveří; dokud proud teče, dveře drží, po přerušení se odemknou. Zámek se proto zapojuje přes rozpínací kontakt (NC) relé čtečky, klávesnice nebo řídicí jednotky, který při impulsu napájení na chvíli přeruší. Magnet a kotva musí dosedat celou plochou, jinak klesá přídržná síla. U SM-60 má magnet 80 × 33 × 19 mm a kotva 75 × 33 × 11 mm.

Jak zapojit elektrický otvírač dveří ke čtečce nebo klávesnici?

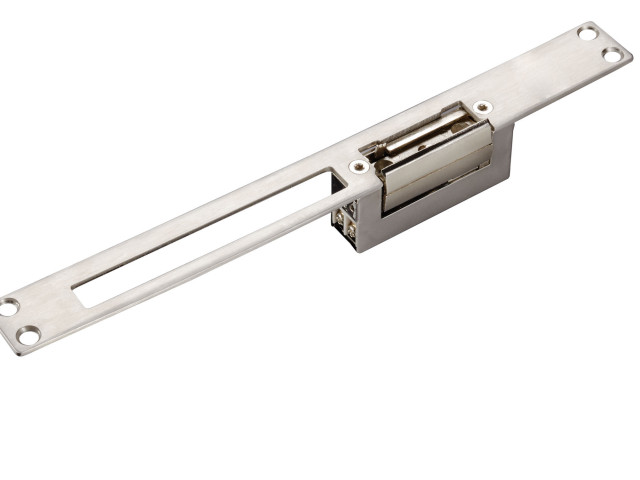

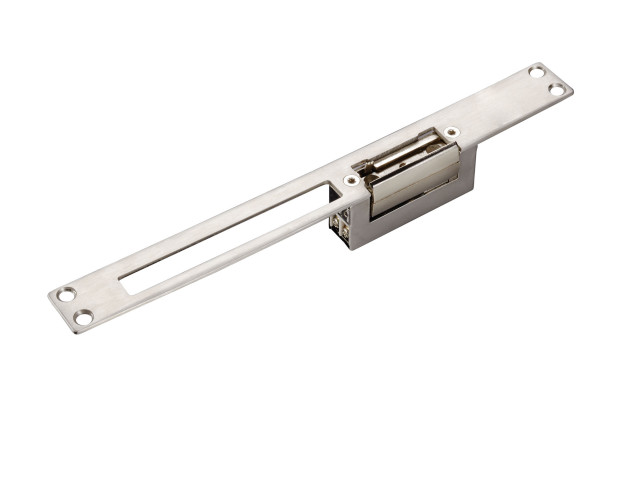

Otvírač BEL-005 NO (fail-secure) spíná zapínací kontakt NO, který na dobu impulsu přivede 12 V DC; reverzní BEL-005 NC se zapojuje jako elektromagnet přes rozpínací kontakt NC. Zdroj i výstup čtečky musí zvládnout odběr 450 mA, u BEL-134-NOL 600 mA. Výstup pro zámek mají klávesnice SEBURY podle návodů dimenzovaný například na 1 A (řada B6K), 2 A (W1-B) nebo 3 A (Q3, mKey); zapojení jednotlivých modelů popisuje průvodce zapojením a nastavením klávesnic. Zámek odemykají karty, čipy a náramky z kategorie RFID karty, čipy a náramky.

Elektrický zámek: rychlý rozcestník podle dveří

Elektrický zámek vybírejte podle dveří, ne podle ceny. Nejprve rozhodněte, co se má stát při výpadku proudu: odemknout dveře (fail-safe), nebo je držet zamčené (fail-secure).

Jaký elektrický zámek na vchodové dveře domu?

Pro dům s klasickým zámkem se nejčastěji hodí elektrický otvírač, protože dveře dál drží jejich mechanický zámek a klíč funguje jako dřív. Na branku nebo vstup pod širým nebem volte vodotěsný magnet SG280 nebo SG500 s krytím IP65. Zdroj dimenzujte podle odběru zámku a čtečky.

Obsah zpracoval specialista – elektrotechnik e-shopu Sebury.com.cz.
