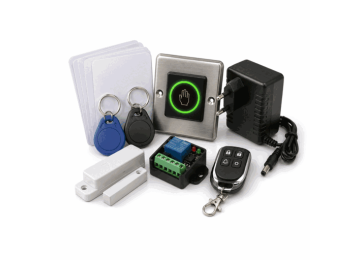

Příslušenství k ACS

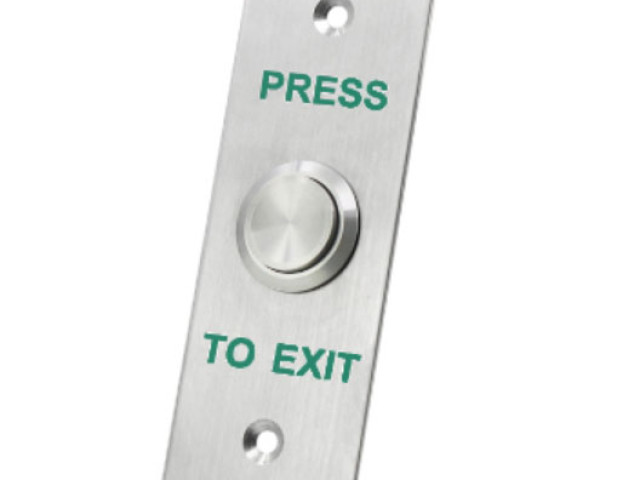

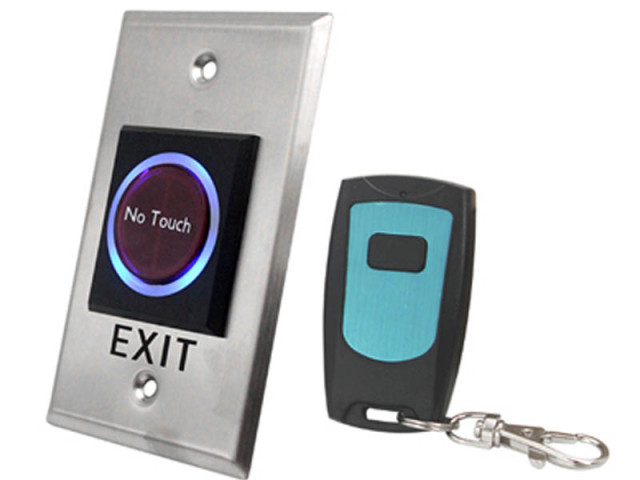

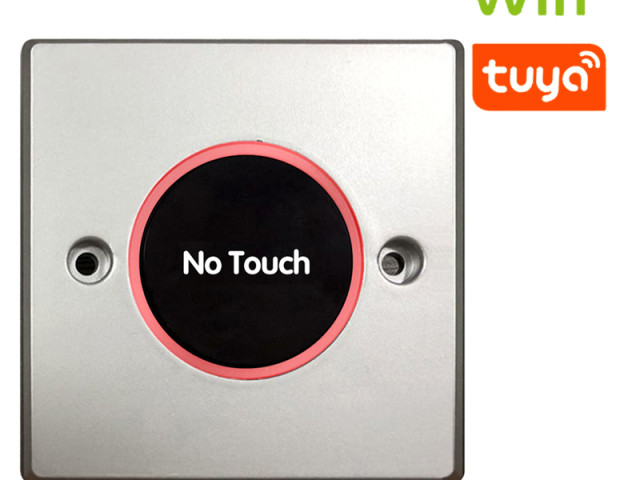

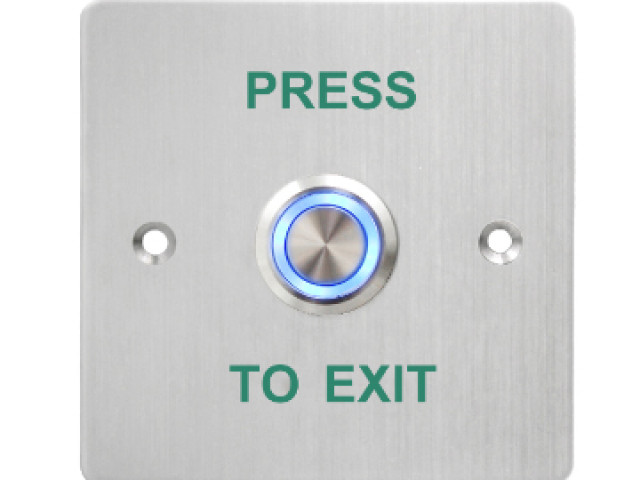

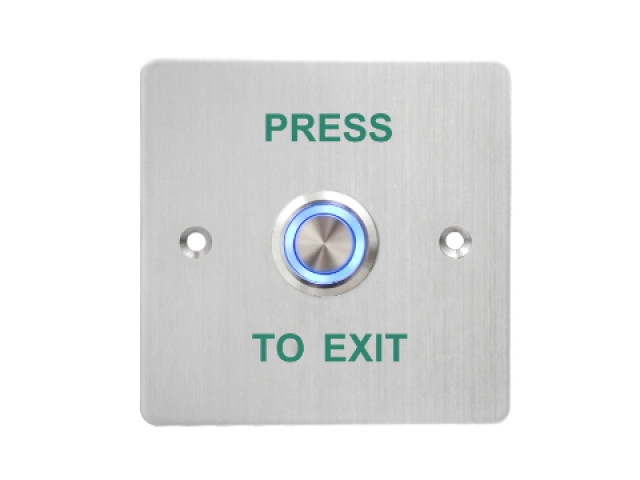

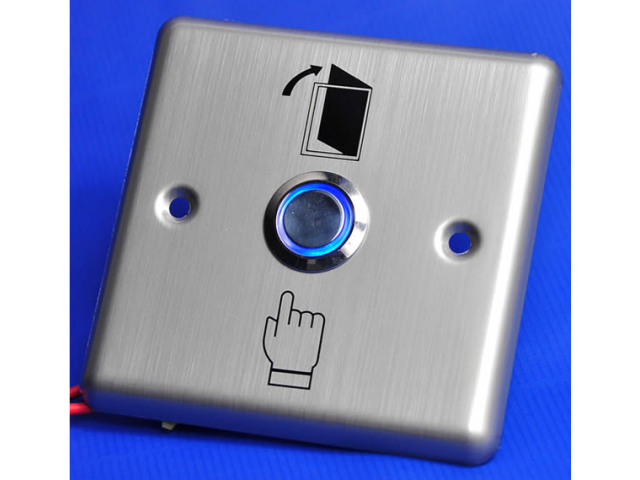

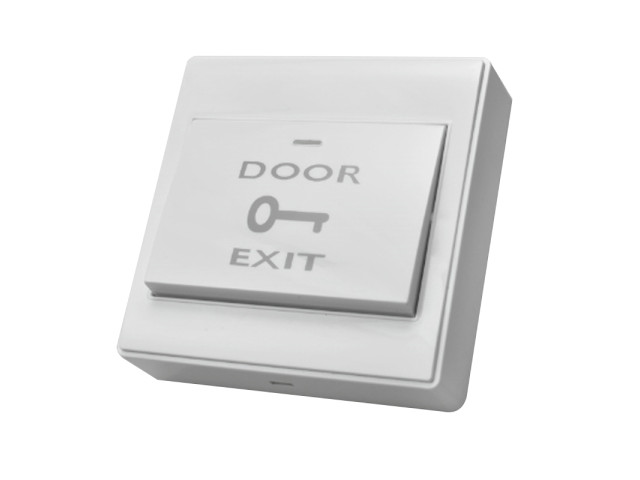

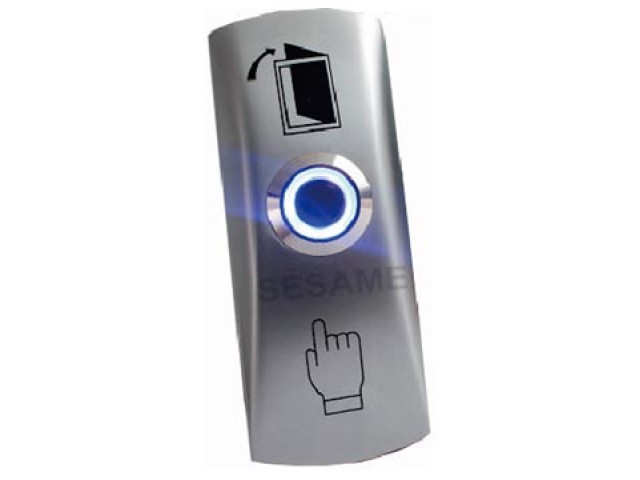

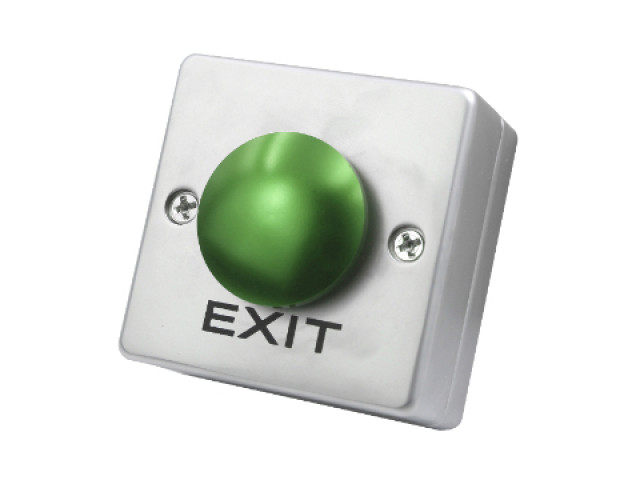

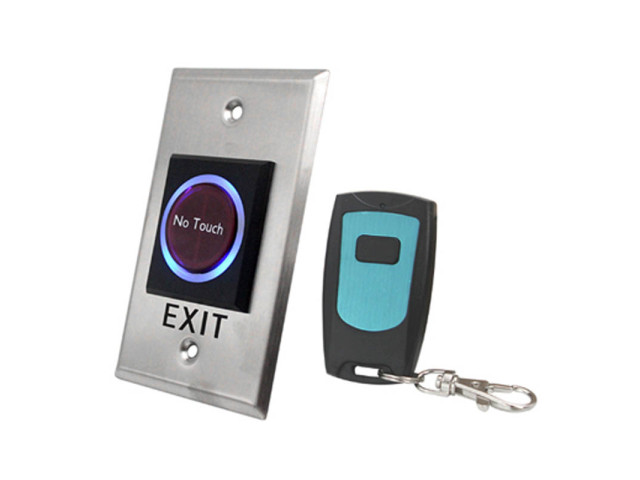

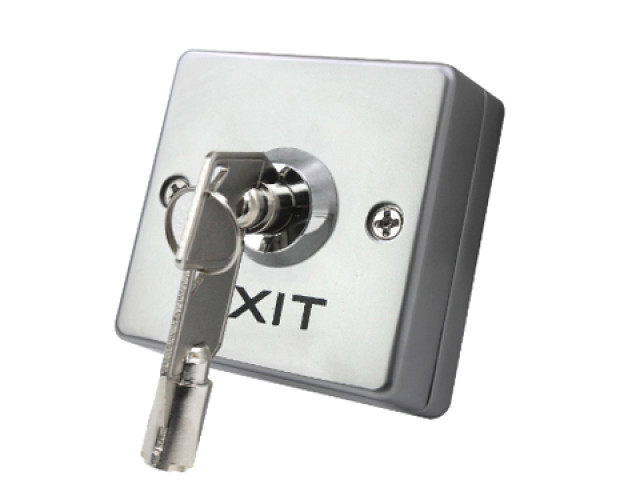

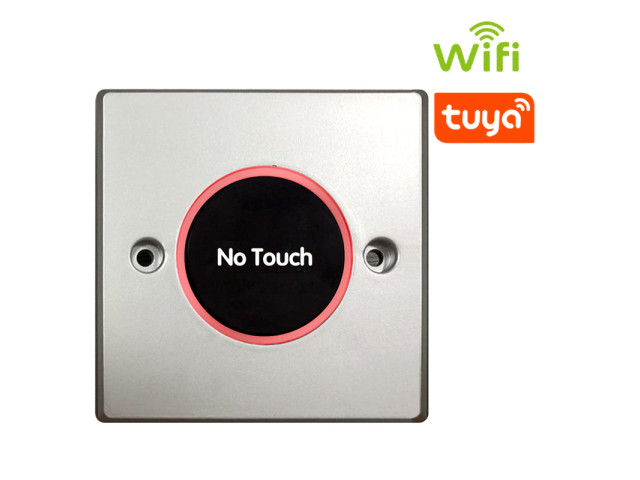

Odchodová tlačítka: jak vybrat

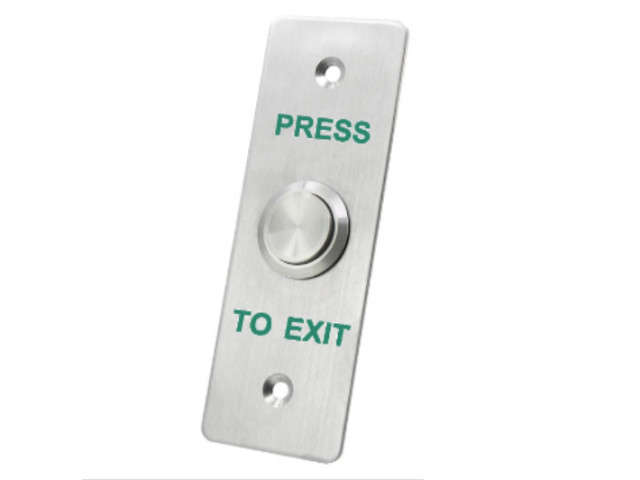

Odchodové tlačítko otevírá dveře zevnitř bez karty. Vybírejte podle prostředí (vnitřní, nebo venkovní s krytím IP67), způsobu montáže (do krabice, nebo na povrch), šířky rámu a typu kontaktu.

Napájení a záloha při výpadku

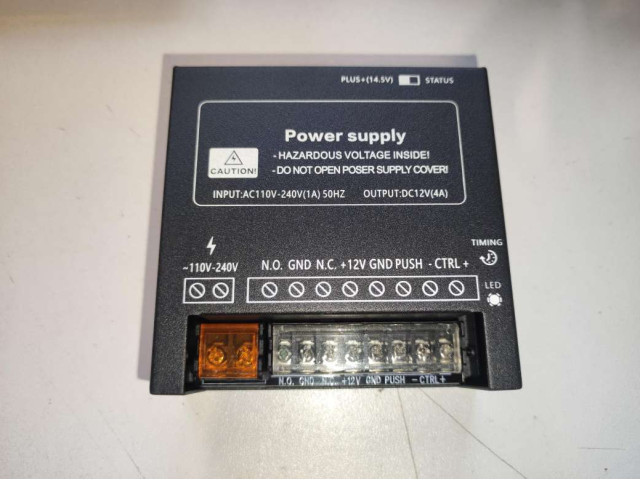

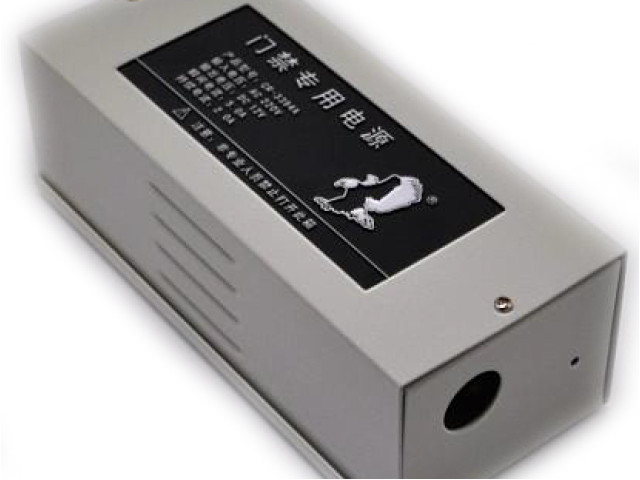

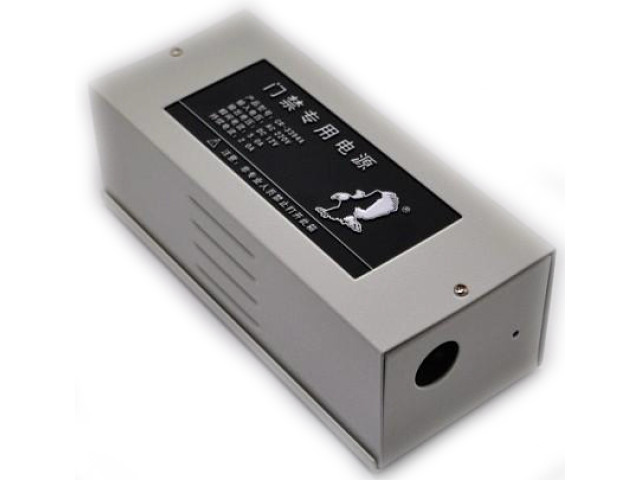

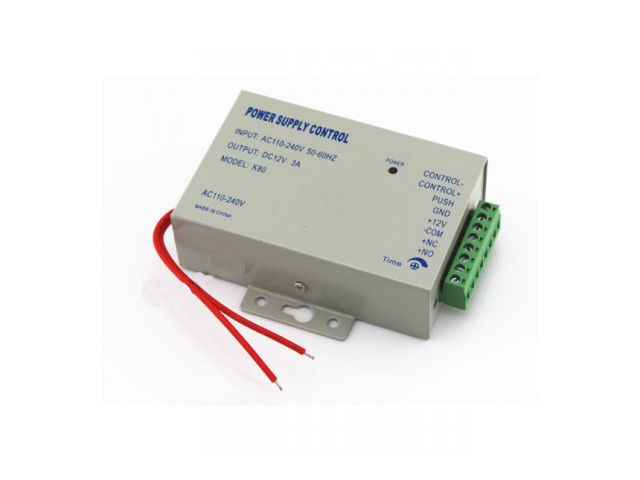

Zdroj vybírejte podle součtu odběrů čtečky, jednotky a zámku s rezervou. Pro běžné dveře stačí BPS-01 12 V / 3 A (0336) nebo BPS-09 12 V / 3 A s ochranou (0490). Kde musí přístupové systémy fungovat i při výpadku sítě, použijte zálohovatelné zdroje BPS-04 12 V / 3 A (0463), BPS-07-3 13,5 V / 3 A (0488), BPS-08 12 V / 5 A (0463A) nebo ACB-PS08A 12 V / 5 A (0463B) s akumulátorem VRLA 12 V / 7 Ah (0349). Když máte k dispozici jen 16–28 V, převedou napětí na 12 V konvertory BPS-02 (0336A, 500 mA) a PCB-504 (0872, 1 A).

Relé, interlock a časovač

• Posilovací relé BRB-01 (0492, 12 V, NO/NC/COM, 5 A) a PCB-502 (0876, kontakt 10 A) spínají zámek nebo jiný spotřebič, který výstup čtečky neunese.
• Interlock PCB-501 (0873) hlídá, aby se dvoje dveře neotevřely současně, například u vstupní propusti nebo čistých prostor.

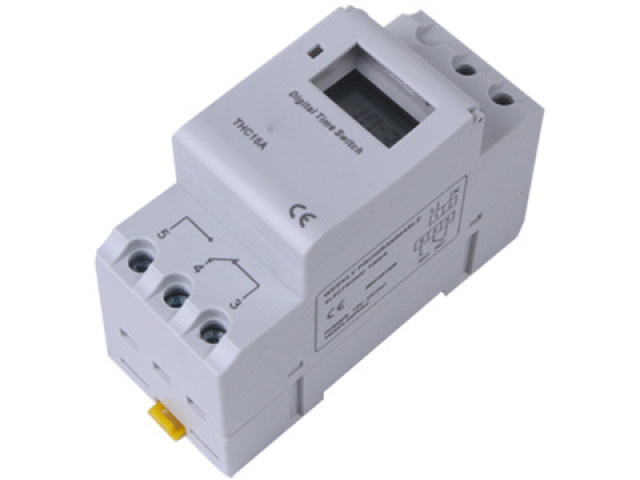

• Týdenní časovač THC15A (0874) na DIN lištu se 16 programy může dveře v otevírací době automaticky odemknout a večer zamknout.

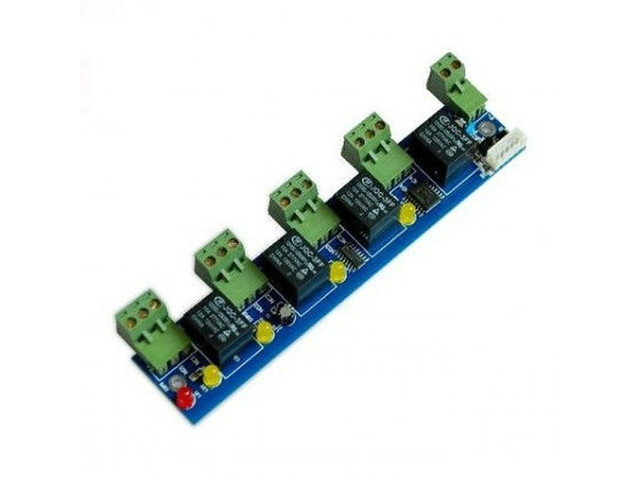

• Alarm a požár: modul ACB-EA05 (0348) přidá řídicí jednotce 4 alarmové výstupy a požární vazbu.

Montáž venku, dveře a servis

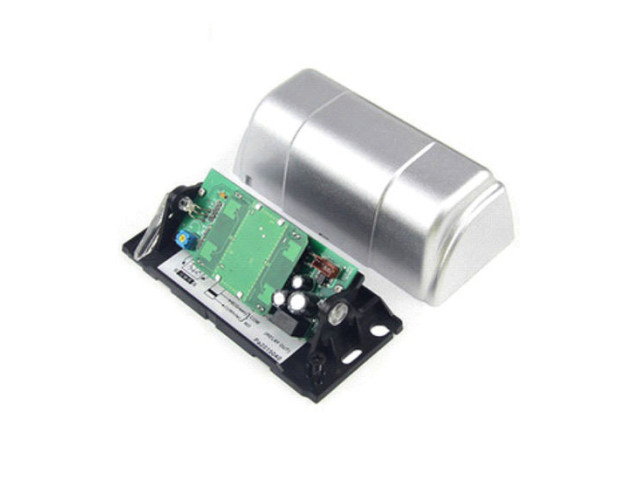

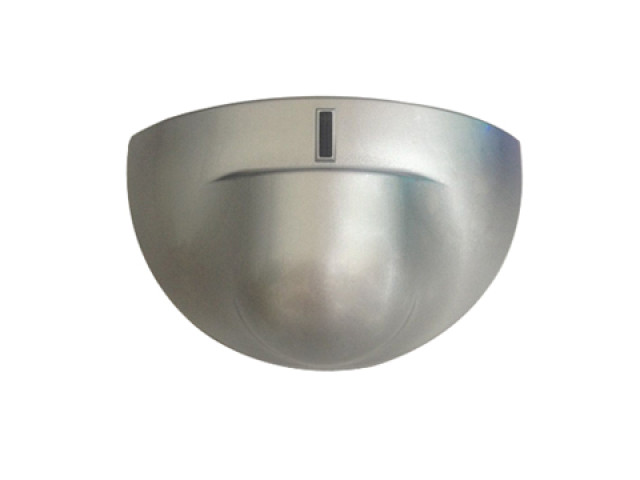

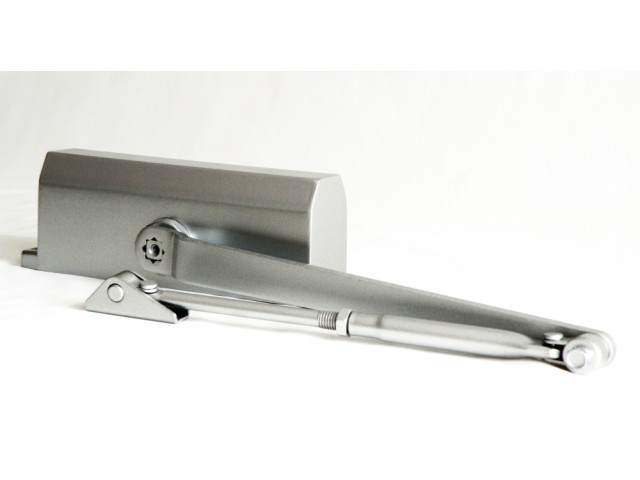

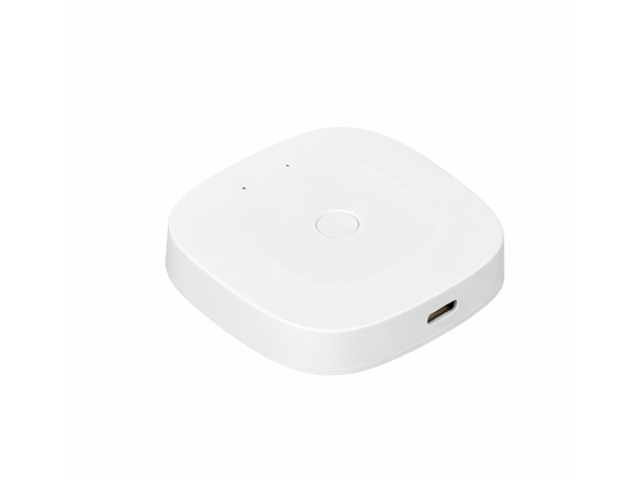

Ochranné stříšky BRS-01 (0303C) a BRS-02 (0904) chrání venkovní čtečky a klávesnice před přímým deštěm. Aby se dveře po průchodu vždy zavřely a zámek je mohl držet, doplňte zavírač BYL-82-2 (0462, dveře 30–45 kg) nebo DL-80 (0462A, dveře 60–85 kg). Pro automatické dveře jsou mikrovlnné senzory pohybu M204 (0797) a 204T (0841). Servisní technik ocení tester a programátor Wiegand čteček sGuard (0891), k biometrické čtečce F007 je náhradní snímací modul (0303B) a k zámkům TTLock online brána G3P s LAN/PoE (1057).

Časté otázky k příslušenství

Co znamená NO, NC a COM u tlačítka?

COM je společná svorka. Kontakt NO (normálně otevřený) se stiskem sepne, kontakt NC (normálně sepnutý) se stiskem rozepne. Řídicí jednotky a autonomní klávesnice mají obvykle vstup pro odchodové tlačítko na NO; u elektromagnetického zámku napájeného přímo se často využívá NC, aby stisk přerušil napájení zámku.

Jak silný zdroj potřebuji?

Sečtěte odběr všech napájených zařízení a přidejte rezervu. U zámku vždy zkontrolujte napětí a proud uvedené u produktu.

Kdy potřebuji záložní akumulátor?

Když má vstup fungovat i při výpadku sítě. Rozmyslete, zda mají dveře při výpadku zůstat zamčené (fail-secure zámek), nebo odemčené (fail-safe zámek), a podle toho zvolte zdroj se zálohou.

Proč dávat stříšku i na čtečku s krytím IP65?

Krytí říká, že voda nepoškodí elektroniku. Stříška navíc chrání klávesnici před přímým deštěm, sněhem a sluncem, takže se lépe ovládá a déle vydrží.

Obsah zpracoval Ing. Václav Turek, technik.
