SEBURY 204T: mikrovlnný senzor pro bezdotykové otevírání dveří

SEBURY 204T hlídá prostor před automatickými dveřmi mikrovlnným radarem v pásmu 24,125 GHz. Jakmile se v zóně objeví pohyb, sepne bezpotenciálový výstup N.O. a dveřní automatika dostane povel k otevření. Senzor reaguje už na pomalou chůzi od 5 cm/s, hodí se proto do vstupů obchodů, kanceláří i recepcí.

Napájení je univerzální: AC/DC 12–24 V. Pro běžný provoz stačí stabilizovaný zdroj 12 V, například chráněný zdroj SEBURY BPS-09 12 V / 3 A. Kryt má krytí IP54 a senzor pracuje v rozsahu −20 až +55 °C.

Hlavní parametry

• detekční zóna nastavitelná potenciometrem od 0,5 × 0,4 m do 3,5 × 2 m,
• maximální montážní výška 3 m, přívodní kabel 2,5 m,
• anténa naklopitelná podélně 0–90° a stranově −30° až +30° (z výroby 45°),
• relé N.O. pro max. 42 V AC / 60 V DC a 1 A,
• kryt z ABS 120 × 80 × 50 mm, hmotnost 220 g.

Nastavení detekční zóny

Potenciometrem určíte, jak velkou plochu před dveřmi senzor sleduje. Nejnižší citlivost vymezí zónu asi 0,5 × 0,4 m těsně u dveří, nejvyšší až 3,5 × 2 m. Jde o orientační hodnoty — skutečný dosah ovlivňuje okolí i sledovaná scéna. Úhel antény nastavený z výroby na 45° upravte tak, aby zóna končila u dveří, ne na nich: pokud zasáhne i samotné dveře, zůstanou otevřené. Po skončení pohybu zůstane relé sepnuté ještě 2 s.

Zapojení

Hnědý a zelený vodič patří napájení, žlutý a bílý je reléový výstup COM / N.O. pro vstup dveřní automatiky. Před připojením porovnejte parametry vstupu automatiky s mezními hodnotami relé. Po zapnutí napájení ustupte na zhruba 10 sekund mimo zónu — senzor se mezitím sám seřídí.

Montáž

Senzor patří do výšky nejvýše 3 m a musí držet pevně — i vlastní chvění by vyhodnotil jako pohyb. Vyhněte se vibrujícímu podkladu, pohyblivým předmětům v zóně a zářivkám v zorném poli. Deska je citlivá na statickou elektřinu, proto se jí nedotýkejte holou rukou. Otvor pro kabel vrtejte o průměru 12 mm a jeho okraj zbavte otřepů.

Když něco nefunguje

• Dveře nereagují — zkontrolujte napájení a zapojení kabelu.
• Dveře se otevírají samy — senzor zachycuje vibrace nebo pohyb v zóně; upravte umístění, úhel a citlivost.
• Dveře se nezavírají — ověřte nastavení řídicí jednotky dveří, polohu senzoru a zapojení výstupu.
• Dveře reagují na déšť — zvolte jiné umístění nebo senzor před deštěm chraňte.

Související zboží a informace

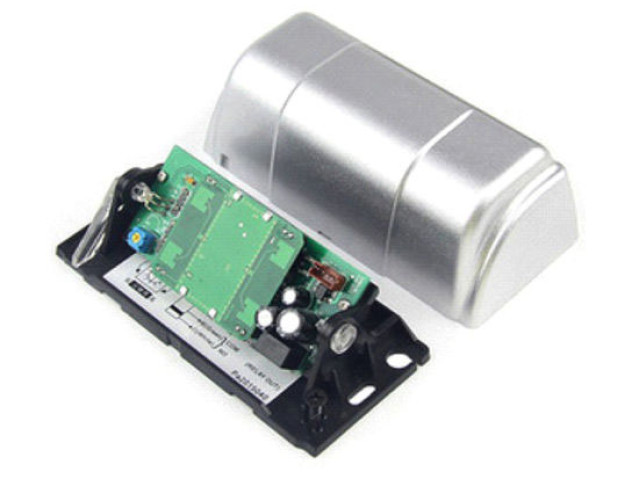

• Mikrovlnný senzor SEBURY M204 — varianta v pásmu 10,525 GHz,
