SEBURY BEL-004 – elektromagnetický zámek dveří 280 kg s LED SEBURY BEL-004 je povrchový elektromagnetický zámek s přídržnou silou 280 kg, který drží dveře zavřené, dokud je pod napětím 12 nebo 24 V, a po odp...
SEBURY BEL-004 je povrchový elektromagnetický zámek s přídržnou silou 280 kg, který drží dveře zavřené, dokud je pod napětím 12 nebo 24 V, a po odpojení napájení je okamžitě uvolní. Pro běžné vstupní a vnitřní dveře s přístupovým systémem je to typ magnetického zámku, který zákazníkům doporučujeme nejčastěji.

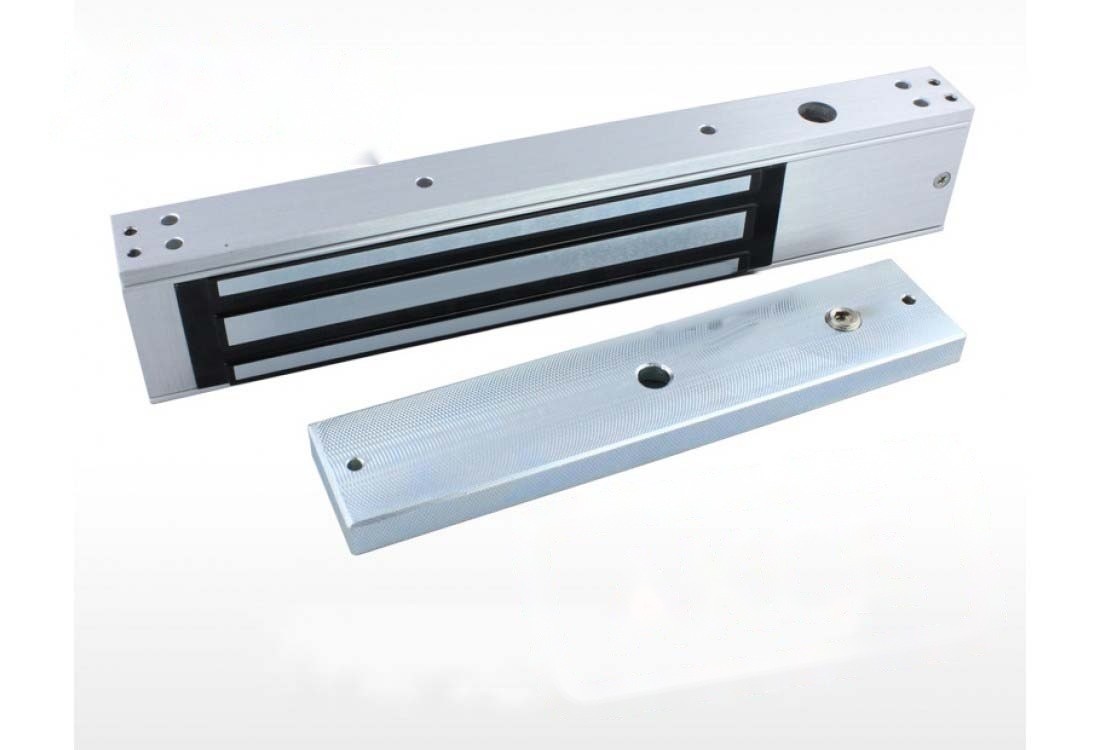

Zámek tvoří dva díly: elektromagnet se přišroubuje na rám (zárubeň) a kovová kotva na dveřní křídlo. Pod napětím magnet kotvu přitáhne a dveře drží silou 280 kg, bez jakékoli západky nebo pohyblivé mechaniky. Proto je provoz tichý a téměř nic se neopotřebuje; výrobce uvádí zkoušku 500 000 cyklů.
Zámek je fail-safe (často psáno failsafe): při výpadku napájení se dveře uvolní. To je výhodné u únikových cest a všude tam, kde se lidé nesmějí zevnitř zamknout. Když naopak potřebujete, aby dveře zůstaly zamčené i při výpadku sítě, napájejte zámek ze zálohovaného zdroje, třeba SEBURY BPS-08 12 V / 5 A s olověným akumulátorem 12 V / 7 Ah.
Na čele zámku je dvoubarevná plošná LED. Signalizuje stav zámku, takže správce i servisní technik na první pohled vidí, v jakém stavu zámek je.
Magnetický zámek drží plnou silou jen tehdy, když kotva dosedne na magnet celou plochou. Kotva proto musí mít malou vůli, aby se mohla sama vyrovnat; napevno dotažená kotva se škvírou sílu výrazně snižuje. Pokud tvar dveří nebo zárubně neumožní přímou montáž, použijte montážní kování SEBURY ZL-280 určené pro zámky 280 kg.
Zámek sám nerozhoduje, kdo smí projít. Spíná ho kontakt NC kódové klávesnice, čtečky nebo řídicí jednotky (rozpojení kontaktu odpojí napájení a dveře se uvolní), případně odchodové tlačítko. Zdroj i kontakt musí zvládnout trvalý odběr 500 mA při 12 V. Další elektromagnetické zámky i bezpečnostní zámky SEBURY s čepem nebo pístem najdete v kategorii elektrické zámky.
| Údaj | BEL-004 |
|---|---|
| Druh | povrchový elektromagnetický zámek |
| Chování | fail-safe: pod napětím zamčeno, při výpadku uvolněno |
| Přídržná síla | 280 kg |
| Napájení | 12 nebo 24 V DC (+10 %) |
| Odběr | 500 mA při 12 V |
| Signalizace | dvoubarevná plošná LED |
| Materiál | pozinkovaná ocel |
| Magnet | 250 × 48,5 × 25 mm |
| Kotva | 180 × 38 × 11 mm |
| Hmotnost | 2 kg |
| Zkouška životnosti | 500 000 cyklů |
| Prostředí | −20 až +65 °C, vlhkost 0–90 % |
| Krytí | výrobce neuvádí |
Ano, BEL-004 je fail-safe. Pokud mají zůstat zamčené, použijte zálohovaný zdroj s akumulátorem.
Nejčastěji kotva nedosedá celou plochou nebo je přitažená napevno. Povolte ji, aby se mohla vyrovnat, a zkontrolujte napětí přímo na zámku.
Ano, BEL-004 pracuje na 12 i 24 V DC.
Výrobce krytí neuvádí. Venku jej montujte tak, aby nebyl vystavený přímému dešti, nejlépe na vnitřní stranu dveří.
Obsah zpracoval Ing. Václav Turek, technik.
| Model | BEL-004 |
|---|---|
| Typ | Povrchový elektromagnetický zámek |
| Bezpečnostní režim | Fail-safe – napájením zamčeno, při výpadku odemčeno |
| Přídržná síla | 280 kg |
| Materiál | Pozinkovaná ocel |
| Napájení | 12/24 V DC (+10 %) |
| Volba napětí | propojkou (jumperem) na desce – 12 V nebo 24 V DC |
| Proud | 500 mA (12 V) |
| Proud při 24 V | 250 mA |
| Krytí | – |
| Provozní teplota | −20 °C až +65 °C |
| Provozní vlhkost | 0–90 % RH |
| Rozměry zámku | 250 × 48,5 × 25 mm |
| Rozměry protikusu | 180 × 38 × 11 mm |
| Hmotnost | 2 kg |
| Testovaná životnost | 500 000 cyklů |
| Signalizace a zpoždění | provedení s LED indikací stavu, snímačem stavu zámku (výstup NO / COM / NC) a nastavitelným zpožděním (podle dokumentace výrobce) |
| Zatížení kontaktu | max. 1 A při 24 V DC (podle návodu výrobce) |
| Spínání napájení | spínač nebo relé zapojte mezi stejnosměrný zdroj a magnet; při spínání na střídavé straně zdroje se magnet uvolňuje pomaleji (zbytkový magnetismus) |
| Montážní varianty | podle návodu výrobce s L-konzolou (dveře otevírané ven), se Z-konzolou (dveře otevírané dovnitř) nebo s U-konzolou (bezrámové skleněné dveře); konzola se volí podle typu dveří |
| Zajištění šroubů | před montáží opatřete šrouby zajišťovacím lepidlem na závity a pevně je dotáhněte; kotvu upevněte s pryžovou podložkou tak, aby se mohla vyrovnat |
Zámek je fail-safe: napájením zamyká a při výpadku napájení se odemkne. Pro zachování uzamčení během výpadku použijte vhodný zálohovaný zdroj nebo UPS.
Kotvící deska musí celou plochou dosedat na elektromagnet a musí mít možnost samovolného vyrovnání. Nevhodné předpětí nebo mezera výrazně snižují přídržnou sílu.
