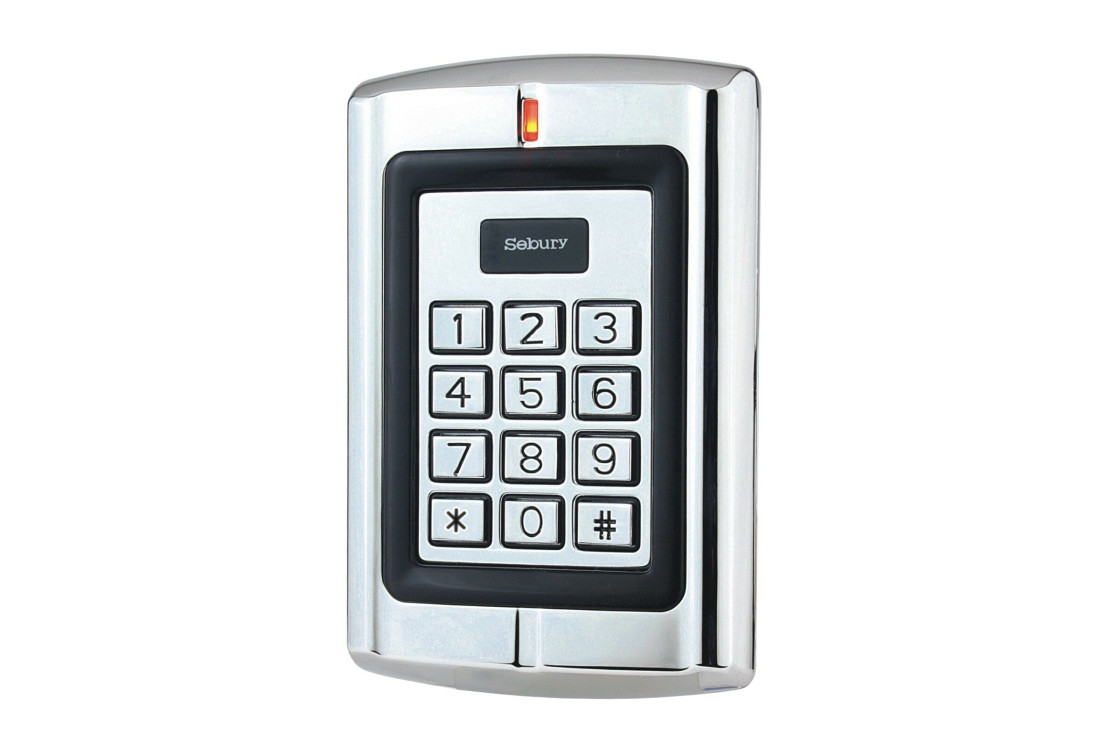

SEBURY BC2000EM – kovová kódová klávesnice s RFID čtečkou pro jedny dveře

SEBURY BC2000EM je samostatná kódová klávesnice s RFID čtečkou EM 125 kHz, která uloží 1000 uživatelů a přímo přes vlastní relé ovládá zámek jedněch dveří. Na sebury.com.cz patří k nejprodávanějším výrobkům a je to osvědčený základ menšího přístupového systému bez počítače.

Proč BC2000EM a ne levnější klávesnice

V řadě SEBURY najdete jednodušší klávesnici SEBURY mKey, která stojí zhruba polovinu. Rozdíl je ve výbavě: BC2000EM má skutečné přepínací relé NO/NC/COM (suchý kontakt), vstup pro dveřní kontakt, alarmový výstup a tamper proti sejmutí ze zdi. Díky suchému kontaktu ji připojíte k magnetickému zámku i k otvírači, k pohonu vrat nebo k jinému zařízení, které potřebuje beznapěťový kontakt.

Starší model BC2019 výrobce ukončil a jeho náhradou je právě BC2000EM. Funkčně příbuzná je také SEBURY K2 EM, která má užší tělo.

Otevření kartou, kódem, nebo obojím

• jen karta – EM čip nebo karta 125 kHz,
• karta a PIN – dvoustupňové ověření pro citlivé místnosti,
• karta nebo PIN – smíšený provoz, kdy část lidí nosí čipy a část zadává kód.

Uživatele ukládáte na pozice 000 až 999, s automatickým pořadím nebo na konkrétní číslo. Ztracenou kartu pak smažete podle čísla pozice. Celou databázi lze vymazat jedním příkazem; používejte ho jen se zálohovaným seznamem uživatelů. Délku kódu popisuje aktuální společný manuál K2/BC-2000 jako 4 až 6 číslic, starší český manuál uvádí čtyři číslice. Řiďte se návodem přiloženým ke konkrétnímu kusu.

Relé: impulz, nebo přepínání

V pulzním režimu relé po platné kartě nebo kódu sepne na 1 až 99 sekund a pak se samo vrátí; z výroby je podle společného manuálu 5 sekund, starší revize mají jinou výchozí hodnotu, takže čas při zprovoznění nastavte vždy sami. V přepínacím (toggle) režimu každá platná autorizace stav relé otočí a ten vydrží do další autorizace. Hodí se pro trvalé odemčení přes pracovní dobu nebo pro zapnutí jiného obvodu; ověřte ale, že trvale sepnutý stav odpovídá bezpečnosti dveří a připojené zátěži.

Dveřní kontakt, alarm a tamper

Na vstup OPEN připojíte odchodové tlačítko, na vstup D_IN magnetický dveřní kontakt. S kontaktem klávesnice pozná dveře otevřené déle než minutu a násilné otevření bez oprávnění. Při násilném otevření spustí bzučák i alarmový výstup na 1 až 3 minuty, poplach ukončíte platnou kartou nebo hlavním kódem. Tamper reaguje na sejmutí jednotky ze zadní desky. Ochrana proti zkoušení kódů může po deseti neplatných pokusech klávesnici na deset minut zablokovat nebo spustit alarm. U často používaného vchodu ji nastavte tak, aby zbytečně neblokovala běžný provoz.

Napájení a dimenzování výstupů

Klávesnice potřebuje stabilizovaných 12 V DC. Sama bere v klidu méně než 20 mA a společný manuál doporučuje zdroj alespoň 200 mA jen pro elektroniku; odběr zámku, sirény a dalších prvků se přičítá. Zdroj proto počítejte podle celé sestavy včetně rozběhového proudu zámku.

Proudové limity se mezi revizemi dokumentace liší: společný anglický manuál uvádí relé i alarm 3 A, starší český manuál BC-2000 relé 2 A při 12 V a alarm 150 mA. Držte se proto štítku dodaného kusu a pro větší nebo indukční zátěž použijte pomocné relé, ochrannou diodu a samostatně jištěný zdroj. Dioda 1N4004 je v balení a patří co nejblíž k cívce DC zámku se správnou polaritou; u střídavé zátěže se nepoužívá.

Dvě běžná zapojení

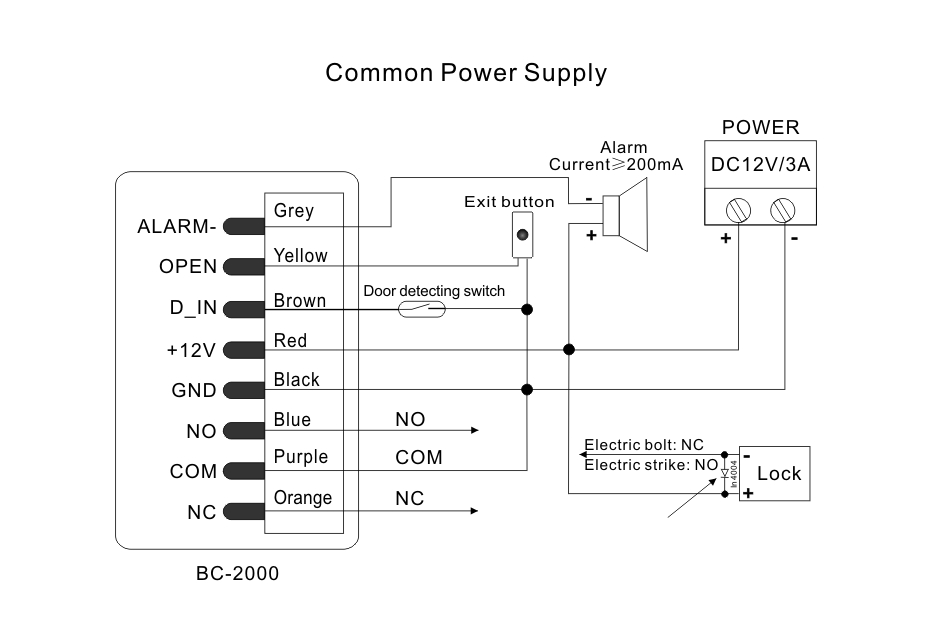

Společný 12V zdroj: klávesnice i zámek visí na jednom stabilizovaném zdroji. Kontakt NO použijete pro zámek odemykaný přivedením napětí (otvírač), NC pro zámek, který odemyká odpojení napětí (magnetický zámek).

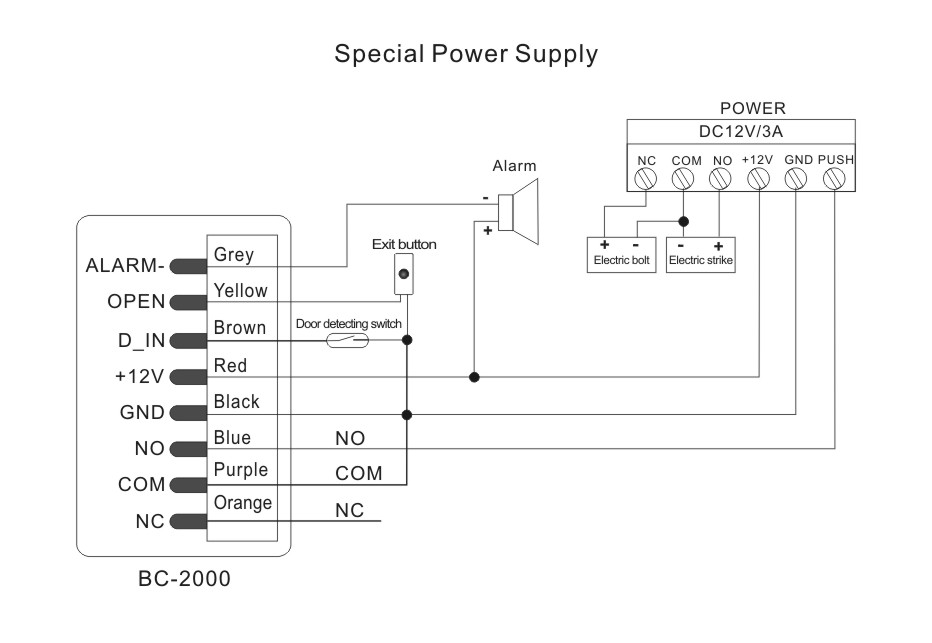

Zdroj pro přístupové systémy: zámek a tlačítko jsou připojené na vyhrazené svorky zdroje. Označení svorek se u různých zdrojů liší, proto vždy porovnejte i dokumentaci zdroje a před připojením změřte klidové napětí.

Zapojení doporučujeme svěřit elektrikáři. Potíže při zprovoznění často nevznikají vadou klávesnice, ale špatně zvoleným kontaktem NO/NC nebo programováním podle návodu k jinému modelu.

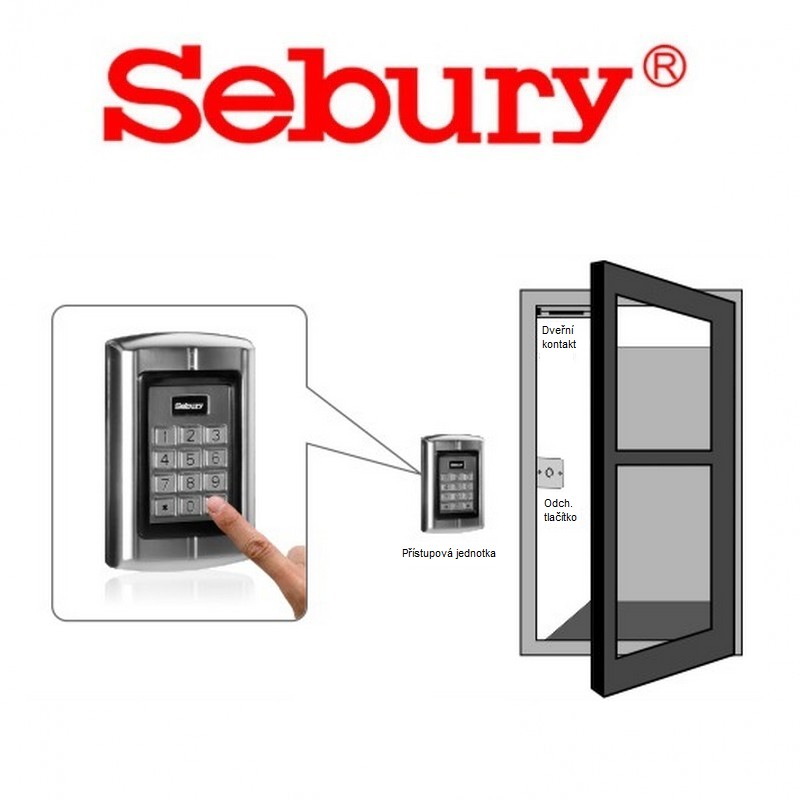

Typická sestava s BC2000EM

Klávesnice je srdcem malého přístupového systému pro jeden vchod. Aby dveře fungovaly, potřebujete k ní ještě několik dílů, které se objednávají zvlášť:

• elektrický zámek – magnetický zámek (odemyká odpojení napětí, kontakt NC) nebo otvírač či čepový zámek (odemyká přivedení napětí, kontakt NO),
• napájecí zdroj 12 V DC s rezervou pro zámek; pokud mají dveře zůstat zamčené i při výpadku sítě, zdroj se záložním akumulátorem,
• odchodové tlačítko na vnitřní straně dveří,
• magnetický dveřní kontakt, pokud chcete hlídat dlouho otevřené a vylomené dveře,
• RFID čipy nebo karty EM 125kHz podle počtu uživatelů,
• u venkovní montáže stříšku BRS-01.

RFID čtečka v klávesnici přečte běžné EM a EM-Marine identifikátory (EM4100, TK4100), proto ke klávesnici můžete použít čipy, které už v domě nebo firmě máte, pokud jsou na 125 kHz.

Uvedení klávesnice do provozu

1. Před zapojením určete typ zámku a podle něj kontakt NO, nebo NC.
2. Zapojte napájení, zámek, odchodové tlačítko a případně dveřní kontakt podle schématu.
3. Po zapnutí vstupte do programování továrním hlavním kódem a hned ho změňte na vlastní.
4. Zvolte režim ověření (karta, karta a PIN, karta nebo PIN) a dobu sepnutí relé.
5. Přidejte uživatele a jejich čísla pozic si zapište do evidence.
6. Vyzkoušejte otevření platnou kartou, neplatnou kartou, odchodovým tlačítkem a reakci při výpadku napájení.

Kdy zvolit jiný model SEBURY

BC2000EM je přístupový systém pro jedny dveře, který pracuje samostatně. V těchto případech doporučujeme sáhnout po jiném modelu ze stejné řady:

• klávesnice musí být na dešti bez stříšky nebo ji chcete napojit na řídicí jednotku přes Wiegand – kovová SEBURY W1-B s krytím IP65,
• u vchodu chcete i tlačítko zvonku – SEBURY Q3 EM,
• potřebujete užší tělo na rám dveří – SEBURY K2 EM,
• jedna klávesnice má ovládat dvoje dveře – dvoudveřová SEBURY B6K2-EH Plus.

Venkovní montáž a stříška

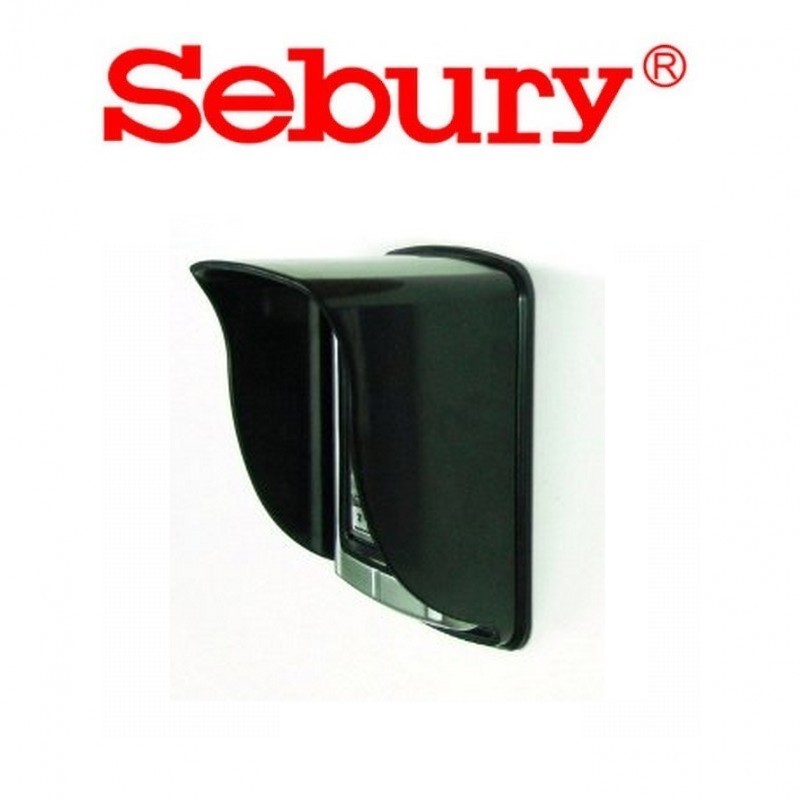

Kovové tělo je mechanicky odolné, ale dokumentace různých revizí uvádí krytí IP52, IP53, nebo žádné. Jako vodotěsnou ji proto neoznačujeme. Venku ji montujte do chráněného místa, utěsněte prostup kabelu a doplňte stříšku. Na BC2000EM pasuje stříška klávesnice SEBURY BRS-01; omezí přímý déšť a sníh, ale utěsnění nenahradí. Stříška není součástí balení.

Propojení s Jablotronem – vyzkoušené v praxi

Propojení BC2000EM se zabezpečovacím systémem Jablotron přes modul JA-111H-AD máme vyzkoušené v praxi. Klávesnici tak lze použít i jako přístupový prvek k alarmu. Zapojení vždy podle dokumentace obou zařízení. Další praktické použití: BC2000EM se dá doplnit vedle stávajícího videozvonku jen pro otevírání kódem nebo čipem.

Český návod a programování

Výrobce dodává manuály anglicky. Český návod k BC2000EM jsme sestavili sami a je ke stažení přímo na sebury.com.cz:

• Český návod SEBURY BC2000EM (DOCX)
• Archiv katalogů a manuálů SEBURY – obsahuje i oficiální společný manuál K2 / BC-2000 (SEBURY keypad manual, programming)

Tovární hlavní kód je podle společného manuálu 1234; po instalaci ho vždy změňte. Reset do továrního nastavení vrátí hlavní kód a parametry, uživatelé zůstanou uložení. Data jsou v nevolatilní paměti a výpadek proudu je nesmaže.

Co je v balení

• klávesnice SEBURY BC2000EM,
• uživatelský manuál,
• ochranná dioda 1N4004,
• 4 hmoždinky a 4 samořezné šrouby.

Zdroj, zámek, dveřní kontakt, odchodové tlačítko, siréna a stříška se objednávají zvlášť. Pokud si nejste jisti výběrem, pošlete nám typ dveří a způsob otevírání a sestavu vám doporučíme z výrobků SEBURY, ke kterým držíme české návody na sebury.com.cz. Ušetříte tím hledání vhodného zámku i zdroje a dostanete díly, které k sobě technicky pasují.

Parametry SEBURY BC2000EM

Časté dotazy

Potřebuje BC2000EM řídicí jednotku nebo počítač?

Ne. Paměť, programování i relé má v sobě, stačí zdroj, zámek a tlačítko.

Jde otevírat jen kódem bez karty?

Ano, v režimu karta nebo PIN. U starších revizí zkontrolujte postup v přiloženém návodu.

Funguje s čipy MIFARE?

Ne, tato verze čte EM 125 kHz. MIFARE ani HID nejsou pro BC2000EM potvrzené.

Má Wiegand pro připojení k jinému systému?

Ne, pracuje samostatně přes relé. Pro napojení na řídicí jednotku zvolte čtečku s Wiegandem.

Jakou stříšku koupit?

Na BC2000EM pasuje SEBURY BRS-01.

Co dělá odchodové tlačítko?

Tlačítko připojené na vstup OPEN sepne relé stejně jako platná karta nebo kód, takže zevnitř odejdete bez čipu i bez zadávání PINu. Montuje se na vnitřní stranu dveří.

Co se stane s uživateli při výpadku proudu?

Nic. Karty, kódy i nastavení jsou v nevolatilní paměti. Chování dveří při výpadku ale určuje zámek: magnetický se uvolní, otvírač nebo čepový zámek typu fail-secure zůstane zamčený. Pokud mají dveře zůstat zamčené i bez sítě, použijte zdroj se záložním akumulátorem.

Kolik uživatelů si zapamatuje a jak je spravuji?

1000 uživatelů na pozicích 000 až 999. Každý může mít kartu, vlastní kód nebo obojí. Doporučujeme vést jednoduchou tabulku pozice – jméno – číslo čipu, aby šlo ztracený čip rychle vyřadit.

Jak dlouho mají být dveře odemčené?

Pro magnetický zámek obvykle stačí několik sekund, aby uživatel stihl otevřít. Čas 1 až 99 sekund nastavíte v programování; z výroby je podle společného manuálu 5 sekund.

Můžu klávesnici připojit k pohonu brány?

Ano, relé BC2000EM je suchý kontakt NO/NC/COM, takže ho připojíte na vstup tlačítka řídicí jednotky pohonu jako běžné tlačítko.

Zpracoval pan Turek, technik.
