Boční elektromagnetický zámek SEBURY SM-60L, 60kg, DC 12/24V

SEBURY SM-60L – boční elektromagnetický zámek 60 kg pro skříně a vitríny

SEBURY SM-60L je malý boční elektromagnetický zámek s přídržnou silou 60 kg, kterým elektricky zamknete skříň, kartotéku nebo vitrínu a otevřete ji z přístupového systému. Bere jen 160 mA při 12 V, takže ho bez potíží napájí i menší zdroj.

Proč boční provedení

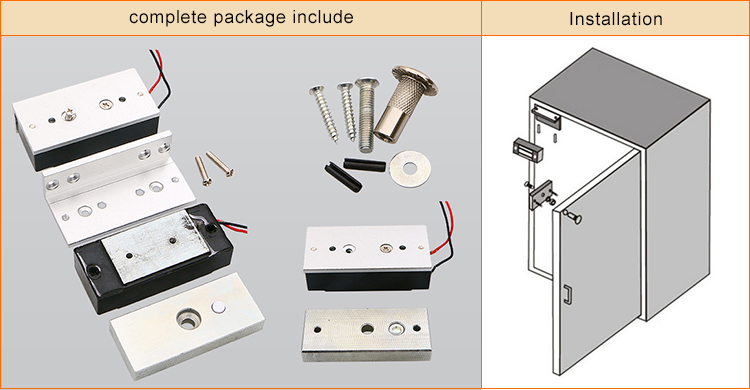

U skříní a vitrín často není místo pro čelní montáž magnetu na rám. SM-60L má závěsnou montážní základnu, která se přišroubuje z boku; podle rozměrového výkresu výrobce měří základna celkem 115 mm, aktivní část magnetu 80 × 33 × 19 mm. Kotva má stejný průřez 80 × 33 × 19 mm. Zámek tak zabere málo místa a na dvířkách nepřekáží.

Jak zámek pracuje

Princip je stejný jako u velkého zámku na vchodové dveře, jen v menším měřítku: magnetický zámek dveří skříně tvoří magnet na rámu a kotva na dvířkách.

Elektromagnet nemá žádnou západku. Pod napětím přitáhne kotvu a drží dvířka silou 60 kg (100 lb), po odpojení napájení je uvolní. Jde tedy o fail-safe (failsafe) chování: při výpadku proudu se skříň dá otevřít. Pokud má zůstat zamčená i bez sítě, napájejte zámek ze zálohovaného zdroje, například SEBURY BPS-04 s akumulátorem podle požadované doby zálohy.

Zámek sám neurčuje, kdo smí otevřít. Ovládá ho kontakt přístupové klávesnice, RFID čtečky, řídicí jednotky, domovního telefonu nebo jiného relé. Výhodou je, že jednou klávesnicí nebo centrálním tlačítkem lze odblokovat i více skříní najednou.

Kde SM-60L použít

• kartotéky a spisové skříně v kancelářích a ordinacích,
• vitríny a výstavní skříně v prodejnách nebo sbírkách,
• úložné a technické skříně s řízeným přístupem,
• lehčí vnitřní dvířka, kde stačí síla 60 kg.

Zámek je určený do vnitřních prostor s vlhkostí bez rosení. Na vstupní, požární nebo únikové dveře ho dávejte jen tehdy, když přídržná síla, chování při výpadku i požadovaná certifikace odpovídají schválenému projektu.

Montáž krok za krokem

1. Přiložte magnet i kotvu na konkrétní dvířka a ověřte, kudy povede kabel.
2. Zkontrolujte, že kotva po zavření dosedne na magnet celou plochou a rovnoběžně.
3. Kotvu připevněte s malou vůlí, aby se mohla k magnetu sama přizpůsobit.
4. Připojte napájení a ovládací kontakt (rozpojení kontaktu = odemčení).
5. Vyzkoušejte zamknutí, odemčení z klávesnice nebo tlačítka a chování při odpojení zdroje.

Napájení 12 V, nebo 24 V

Standardní prodávaná varianta pracuje na 12 V DC s odběrem 160 mA (±10 %). Samostatná varianta na 24 V DC s odběrem 80 mA (±10 %) je k dispozici jen na objednávku; při objednávce ji proto výslovně uveďte. Výrobce uvádí oteplení povrchu nejvýše o 20 °C, což je při trvalém napájení normální. Zdroj počítejte s rezervou pro klávesnici nebo čtečku a další prvky.

SM-60L nebo SM-60?

Obě varianty drží 60 kg. SEBURY SM-60 je čelní kompaktní provedení, SM-60L boční se závěsnou základnou a nižším odběrem. Další elektromagnetické zámky SEBURY najdete v kategorii elektrické zámky, kam patří i elektronické nábytkové zámky s trnem.

Parametry SEBURY SM-60L

Časté dotazy

Otevře se skříň při výpadku proudu?

Ano, zámek je fail-safe. Pro trvalé zamčení i bez sítě použijte zálohovaný zdroj s akumulátorem.

Můžu jednou klávesnicí ovládat více skříní?

Ano, pokud kontakt a zdroj unesou součet odběrů všech zámků (160 mA na kus při 12 V).

Je zámek vhodný ven?

Ne, SM-60L je určený pro vnitřní prostory s vlhkostí bez rosení.

Proč zámek drží méně, než má?

Kotva nejspíš nedosedá celou plochou nebo na zámku chybí napětí. Zkontrolujte rovinnost a napětí přímo na svorkách.

Zpracoval pan Turek, technik.
