Síťová řídicí deska pro 2 dveře | SEBURY 800NT2 / ACB-002

SEBURY 800NT2 / ACB-002 – samostatná síťová řídicí deska pro 2 dveře

SEBURY 800NT2 (ACB-002) je holá řídicí deska síťového přístupového systému pro dvoje dveře a čtyři čtečky Wiegand 26, dodávaná s obslužným programem, ale bez boxu a napájecího zdroje. Je určená pro montážní firmy a integrátory, kteří mají vlastní rozvaděč a zdroj, nebo potřebují vyměnit desku ve stávající instalaci.

Deska, nebo kompletní sada?

Stejná deska se prodává i jako kompletní sada SEBURY BC800NT2 s uzamykatelným kovovým boxem a napájecím zdrojem. Samotnou desku volte, když:

• ji montujete do vlastního rozvaděče nebo skříně s centrálním zálohovaným zdrojem,
• doplňujete stávající instalaci řady 800NT o další dveře,
• měníte poškozenou desku a box se zdrojem zůstává.

Pokud box chybí, lze ho doplnit samostatně: kovový ochranný box pro desky řady 800NT.

Co deska řídí

Ke dvěma dveřím připojíte čtyři čtečky (typicky vstupní a výstupní na každé dveře), dva zámky, odchodová tlačítka a dveřní kontakty. Čtečky posílají jen číslo karty, o přístupu rozhoduje deska podle své databáze: až 20 000 uživatelů a 100 000 záznamů v nevolatilní paměti, které výpadek napájení nesmaže. Počítač s programem slouží ke správě a stažení historie, deska rozhoduje i bez něj.

Vhodná je každá RFID čtečka Wiegand s výstupem Wiegand 26, například SEBURY R4 H&EM pro EM a HID 125 kHz. Technologie čtečky musí odpovídat používaným čipům.

Výměna desky ve stávající instalaci

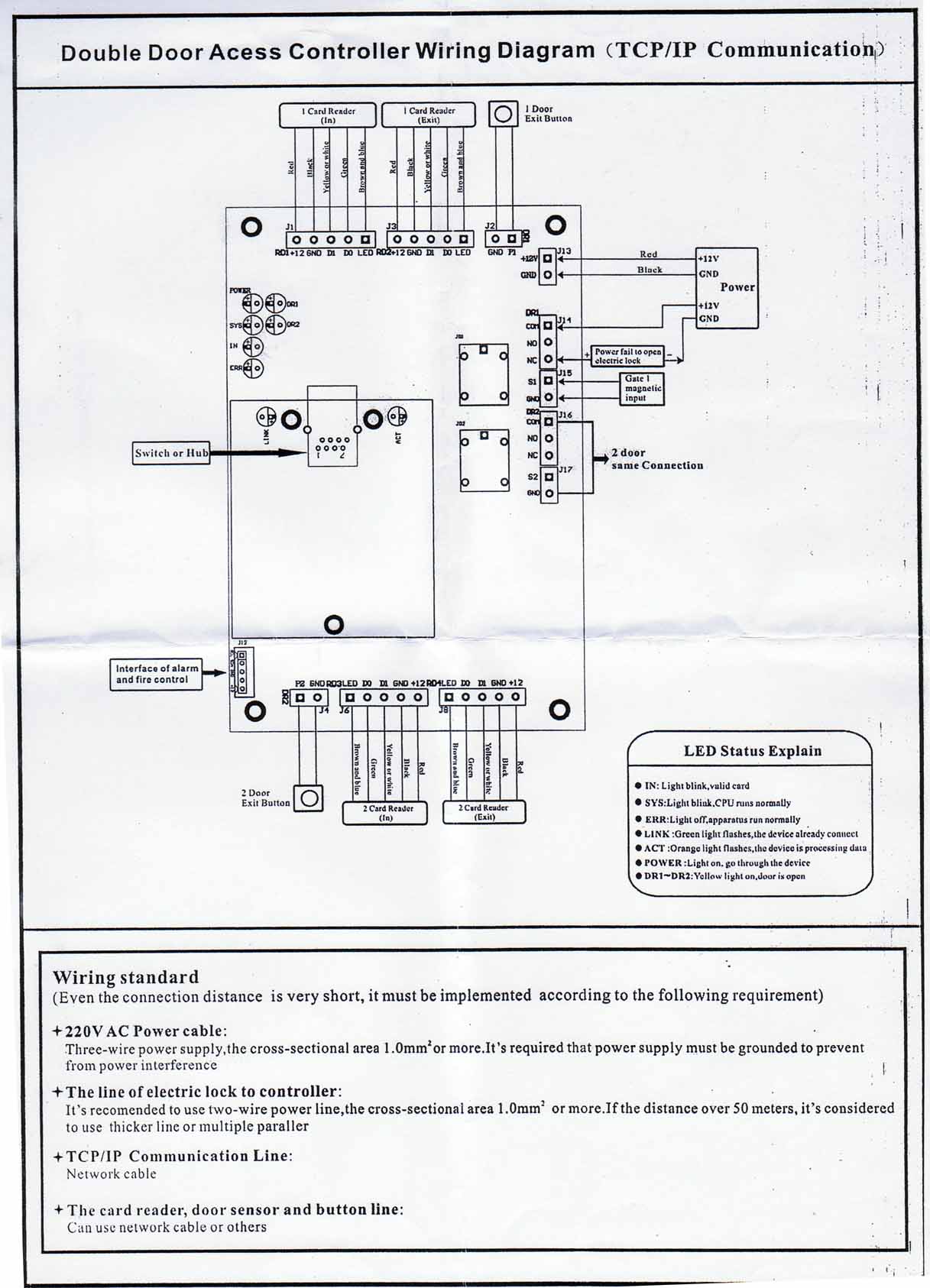

Řídicí jednotky SEBURY řady 800NT mají desku a napájecí box oddělené. Když se poškodí deska, nemusíte měnit celý přístupový systém: novou desku 800NT2 namontujete do stávajícího boxu, vodiče přepojíte podle stejného schématu a v programu ji nastavíte místo původní. Před výměnou si z programu stáhněte historii a zálohujte konfiguraci, aby šlo nastavení uživatelů, dveří a časů po výměně obnovit a nic se neztratilo. Starší ukončené řídicí jednotky jsme zákazníkům nahrazovali právě deskami 800NT s dokoupeným boxem, protože zapojení čteček přes Wiegand zůstává stejné.

Funkce řízení dveří

• interlock – ACB-002 podporuje vzájemné blokování dvou dveří přímo, bez samostatného modulu,
• antipassback – při vhodném zapojení kontroluje návaznost vstupu a výstupu,
• více karet a první karta – otevření až po více identifikacích, nebo ranní odemčení prvním příchozím,
• karta a PIN – podle formátu dat připojené Wiegand klávesnice a nastavení programu,
• bistabilní režim – platná identifikace přepíná mezi odemčeno a zamčeno,
• časové zóny (32) a doba sepnutí zámku 1–9999 sekund,
• vzdálené otevření a časově řízené odemčení z programu.

Napájení: počítejte celou instalaci

Deska sama potřebuje 12 V DC a bere méně než 100 mA. Zdroj ale nedimenzujte podle desky, nýbrž podle součtu odběru desky, čtyř čteček, dvou zámků, signalizace a rezervy, a pokud mají dveře fungovat i při výpadku sítě, se záložním akumulátorem. Pro stabilní provoz je důležitá společná zem, vhodný kabel a oddělení datových vodičů od silových.

Kabeláž ke čtečkám

Doporučená vzdálenost čtečky od desky je do 80 m, maximum podle manuálu 100 m. Rozhoduje průřez, stínění a rušení.

Alarmy a návaznosti

S dveřním kontaktem deska rozliší běžný průchod, dlouho otevřené dveře a otevření bez oprávnění; upozornění zobrazí program. Hardwarové výstupy alarmu a vazby na další systémy vyžadují kompatibilní rozšiřující modul. Odblokování únikových cest musí odpovídat požárnímu řešení objektu a nesmí záviset jen na síťovém programu. Dokumentace uvádí i možnost předat stav do systému Jablotron, například přes modul JA-111H-AD, podle zapojení obou systémů.

Síť a software pro integrátory

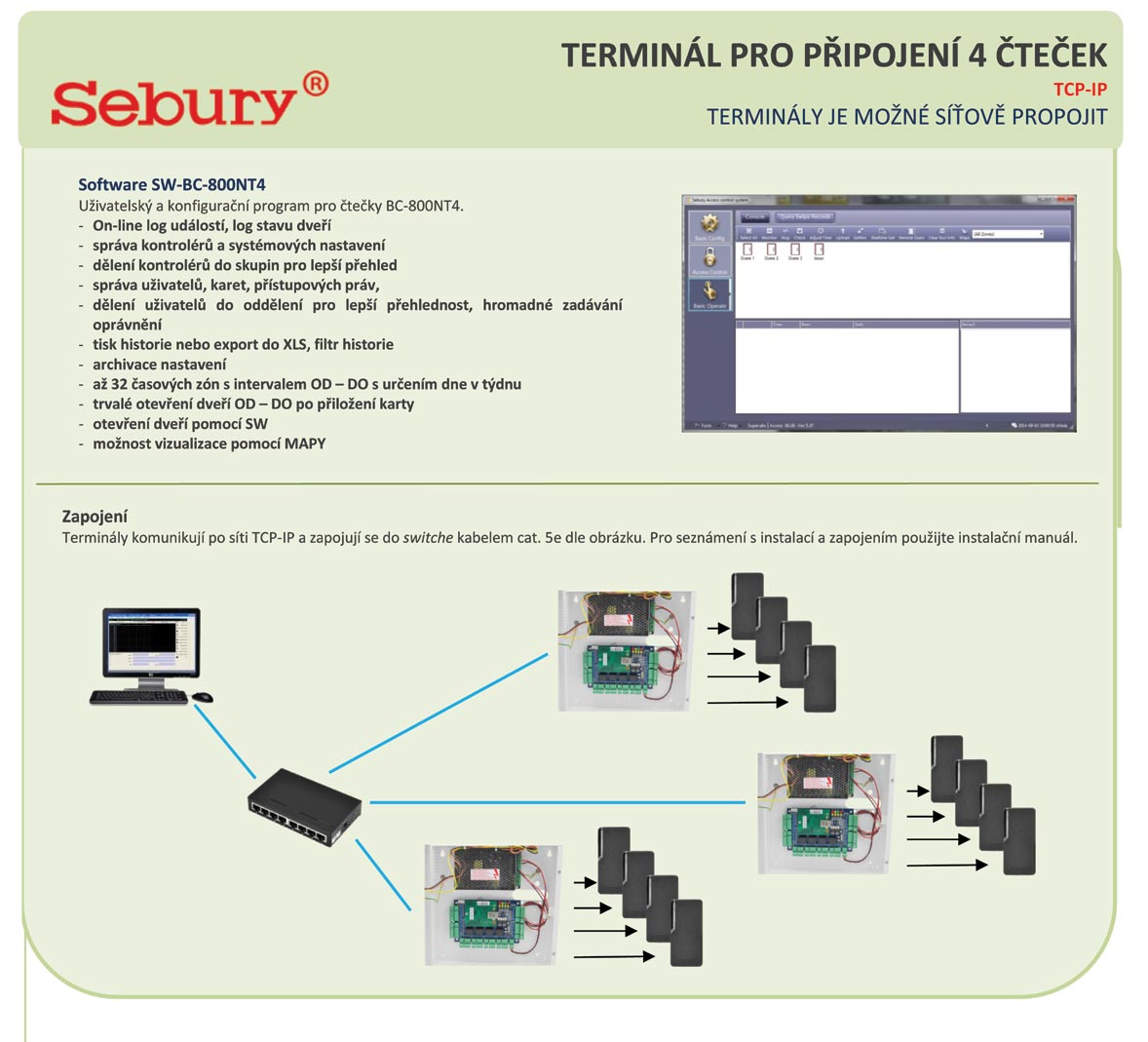

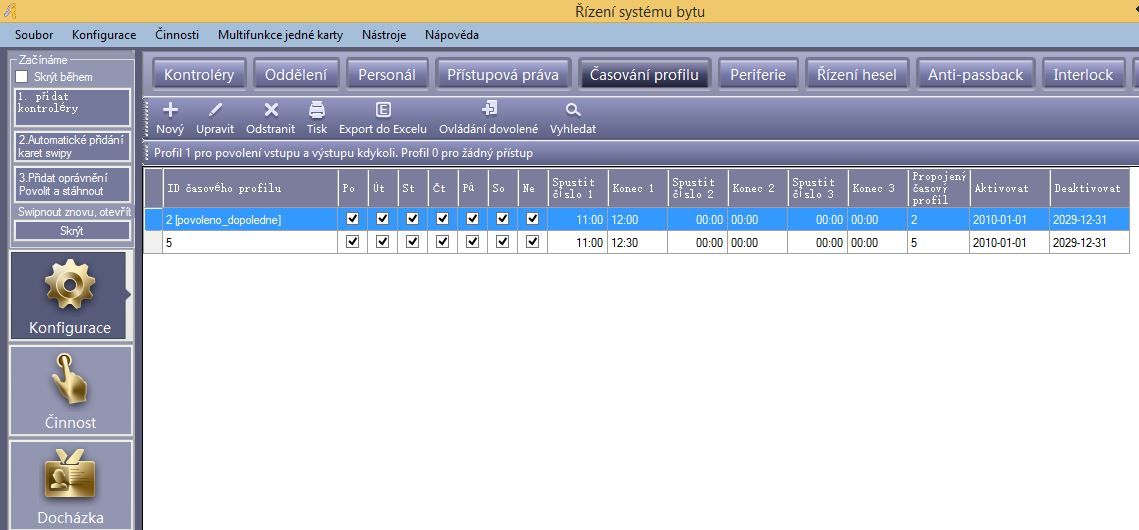

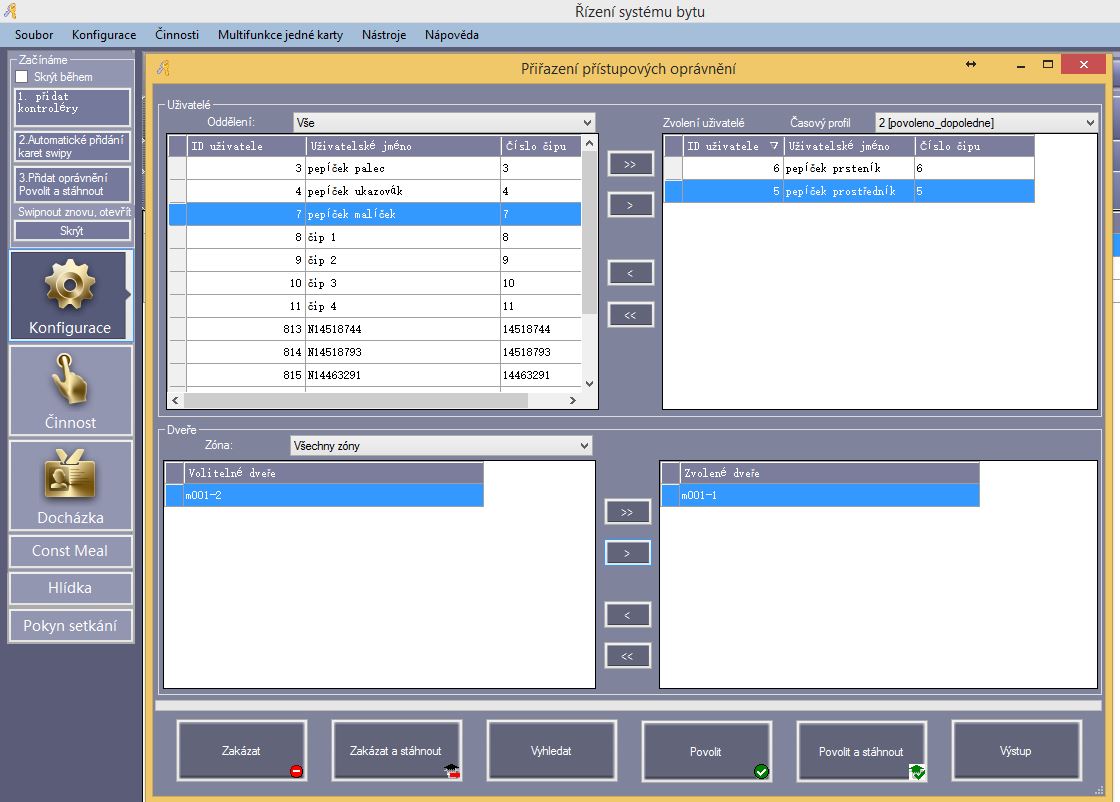

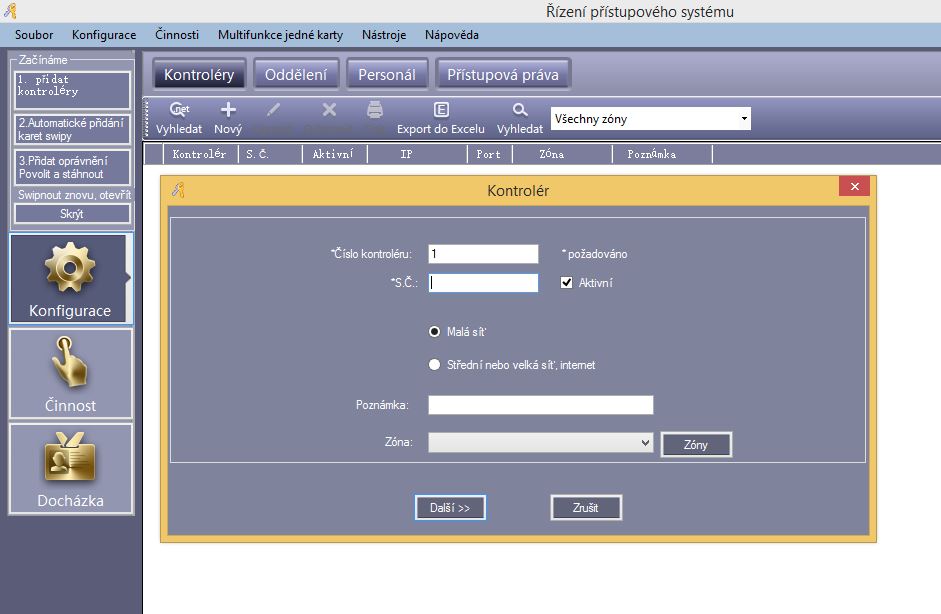

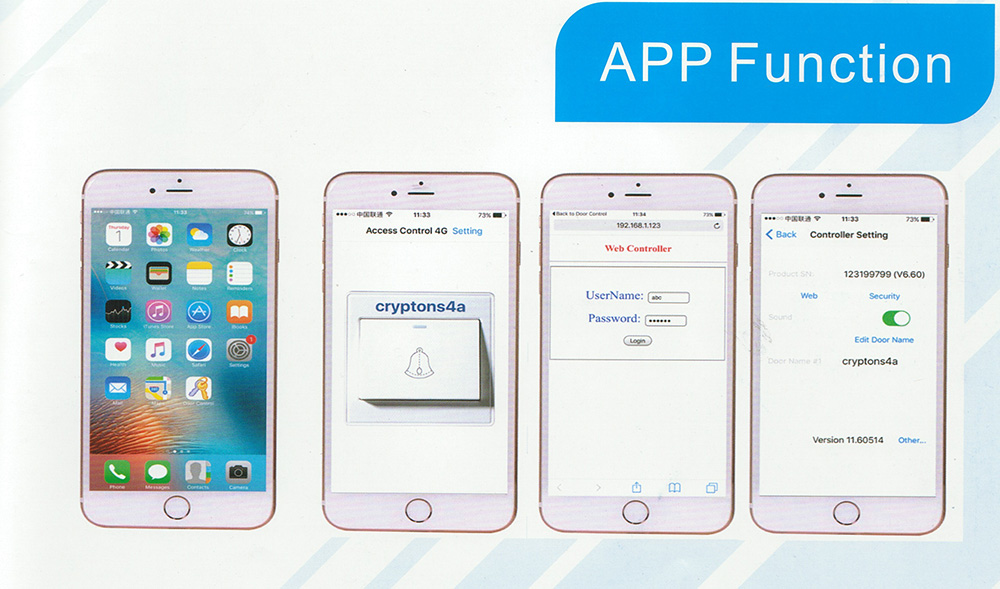

Deska komunikuje přes Ethernet TCP/IP 10/100 Mb/s, jeden program spravuje více desek v síti. Přístupové systémy TCP/IP řady 800NT nejsou cloudové; vzdálený přístup řešte bezpečnou sítí, nastavte pevné adresy a zálohujte konfiguraci. Program je v češtině, s online výpisem událostí, správou uživatelů a oprávnění, exportem historie a mapou objektu. Pro napojení na vlastní informační systém nabízí výrobce SDK; databázové možnosti se řídí verzí dodaného programu. Mobilní aplikace slouží k základní obsluze, před předáním ji vyzkoušejte.

Ke stažení

• Český návod k řadě 800NT
• Český návod k programu
• Nástroj na IP adresu
• Mobilní aplikace a její návod
• Archiv manuálů SEBURY

Parametry desky SEBURY 800NT2 / ACB-002

Časté dotazy

Je v balení zdroj nebo box?

Ne, jen deska a program. Box s krytím a zdrojem má kompletní sada BC800NT2, box lze koupit i samostatně.

Mohu desku přidat do stávajícího systému 800NT?

Ano, jeden program spravuje více desek v síti.

Umí deska interlock?

Ano, ACB-002 podporuje interlock pro dvoje dveře bez dalšího modulu.

Jaký zdroj zvolit?

12 V DC s výkonem pro desku, čtyři čtečky, dva zámky a rezervu; pro provoz při výpadku sítě se záložním akumulátorem.

Potřebuje deska stále zapnutý počítač?

Ne. Oprávnění a záznamy jsou uložené na desce, počítač slouží jen ke správě a stažení historie.

Obsah zpracoval Ing. Václav Turek, technik.
