Biometrická čtečka otisků a RFID, EM 125 kHz | Sebury F1EM

Sebury F1EM je autonomní přístupová jednotka, která spojuje biometrickou čtečku otisků prstů a RFID čtečku karet či přívěsků EM 125 kHz. Jedny dveře tak lze ovládat otiskem prstu nebo bezkontaktním médiem, bez nutnosti samostatné řídicí ústředny. Kapacita až 1 000 otisků a 2 000 RFID karet je vhodná pro kanceláře, provozovny, sklady, technické místnosti i menší komerční objekty.

Biometrický snímač pracuje s rozlišením 450 DPI a identifikace proběhne za méně než jednu sekundu. Praktické je zejména to, že uživatel nemusí nosit kartu ani si pamatovat kód. RFID část zůstává vhodnou alternativou pro návštěvy, externí pracovníky nebo provozy, kde je potřeba kombinovat různé druhy oprávnění.

Samostatné řízení elektrického zámku

F1EM obsahuje vlastní reléový výstup 12 V / 2 A a pracuje s napájením 12 V DC. Délku sepnutí relé lze nastavit v rozsahu 1–99 sekund. Jednotka podporuje připojení odchodového tlačítka a alarmový výstup; dobu alarmu lze nastavit od 0 do 3 minut. Díky autonomní konstrukci zůstává evidence uživatelů i vyhodnocení přístupu přímo v zařízení.

Odolné kovové provedení

Pouzdro z pozinkované oceli je navrženo pro pevnou nástěnnou montáž. Krytí IP53 chrání zařízení před prachem v omezené míře a před vodní tříští; nejde však o provedení určené k přímému vystavení trvalému dešti nebo tlakové vodě. Pro venkovní instalaci je vhodné chráněné místo pod stříškou a montáž podle podmínek konkrétního objektu.

Kompatibilita RFID

Vestavěná čtečka pracuje s kartami a přívěsky EM 125 kHz, typicky ve vzdálenosti 3–6 cm. Nejde o čtečku MIFARE 13.56MHz. Při doplňování přístupových médií je proto nutné vybírat čipy se shodnou technologií EM 125 kHz.

Výhody pro každodenní provoz

• rychlý bezkontaktní vstup otiskem prstu,
• záložní nebo návštěvnický přístup pomocí EM 125kHz karty,
• samostatné relé pro ovládání jednoho elektrického zámku,
• kapacita vhodná i pro rozsáhlejší seznam uživatelů,
• kovové tělo a optická i akustická signalizace provozních stavů.

Nástupnický model a možnosti rozšíření

Novějším nástupnickým modelem je Sebury sPress2. F1EM lze provozovat samostatně s elektrickým zámkem a vhodným 12V zdrojem, doplnit odchodovým tlačítkem nebo využít jako Wiegand 26 čtečku. Technická dokumentace uvádí také možnost propojení s druhou jednotkou či externí čtečkou pro řízení jednoho nebo dvou vstupů a napojení na kompatibilní přístupový kontrolér. Konkrétní zapojení vždy ověřte podle revize zařízení a aktuálního návodu.

Programování a správa uživatelů

Programování se provádí dodaným infračerveným ovladačem nebo pomocí správcovských identifikátorů. Paměť je rozdělena pro 1 000 otisků prstů a 2 000 RFID karet. Pro případ poranění, popálení nebo výrazného znečištění doporučujeme jednomu uživateli registrovat více různých prstů a ponechat mu také vhodný záložní způsob vstupu.

Jak pracuje kapacitní snímač a co ovlivňuje čtení

Kapacitní snímač vyhodnocuje rozdíly mezi vyvýšeninami a prohlubněmi papilárních linií a převádí je na digitální obraz. Výhodou je rychlá identifikace a obtížnější zneužití běžnou fotografií. Kvalitu čtení však ovlivňuje stav prstu i snímače. Vlhký prst je vhodné před použitím osušit; u mastných nebo zašpiněných prstů může být nutné povrch lehce očistit. Snímač udržujte čistý, chraňte jej před mechanickým poškozením a počítejte s přirozeným opotřebením kontaktní plochy.

Zařízení v pohotovostním režimu využívá úsporný režim a po přiblížení uživatele se rychle aktivuje. Zadní tamper kontakt a alarm slouží k signalizaci sejmutí krytu. Technická dokumentace uvádí testované hodnoty FAR < 0.0000256 % a FRR < 0.0198 %; tyto údaje berte jako laboratorní hodnoty, nikoli jako záruku výsledku v každém prostředí.

Praktické zkušenosti s vlhkými a znečištěnými prsty

V praktických provozních zkouškách čtečka na vlhký prst nereagovala, po jeho osušení však identifikace proběhla správně. Mastný prst byl ve zkoušce opakovaně rozpoznán standardně. U prstů znečištěných trávou, uhlím, mazivem nebo hlínou pomohlo hrubé otření o dlaň a snímač následně dokázal papilární linie přečíst. Jde o praktickou zkušenost, nikoli o záruku výsledku v každém prostředí; pro spolehlivý vstup doporučujeme registrovat více prstů, udržovat plochu snímače čistou a ponechat uživateli záložní RFID kartu.

Ochranné funkce a servis biometrického snímače

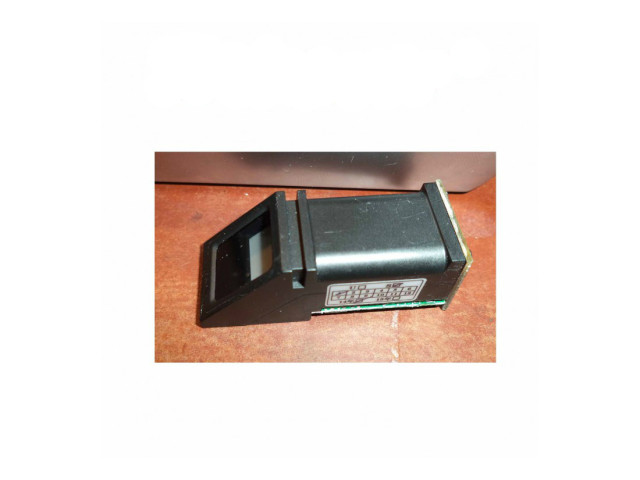

Konstrukce druhé generace F1EM využívá vylepšený snímač a ochranu proti pokusu o odblokování silným magnetickým polem, zkratem nebo přerušením obvodu. Kontaktní biometrický snímač je současně mechanicky namáhaný díl: při intenzivním provozu může být po několika letech nutná jeho výměna. Skutečná životnost závisí na četnosti použití, čistotě prstů, venkovních vlivech a ochraně před vandalismem.

Praktická instalace a obsah balení

Pokud elektrický zámek po zapojení nereaguje správně, zkontrolujte v nastavení typ výstupu a požadovaný klidový stav kontaktu podle použitého zámku. Instalaci napájení, zámku, odchodového tlačítka a dveřního kontaktu má provádět osoba se znalostí slaboproudých systémů.

• 1× přístupová jednotka F1EM,
• 2× RFID karta pro správu,
• 1× infračervený konfigurační ovladač,
• montážní šroubovák, hmoždinky a šrouby,
• 1× návod v anglickém jazyce.

Souhrnný archiv originálních materiálů výrobce je dostupný zde: katalog a uživatelské návody Sebury.

Integrace se systémem Jablotron

Zařízení podporuje možnost začlenění F1EM do systému Jablotron, například prostřednictvím modulu JA-111H-AD. Konkrétní funkci, typ výstupu a zapojení je nutné před realizací ověřit s technikem ELETUR a podle aktuální dokumentace obou zařízení; samotná shoda napětí nebo rozhraní nezaručuje kompatibilitu celé instalace.

Schémata zapojení F1EM

Následující obrazové podklady zachycují autonomní zapojení s obecným i specializovaným zdrojem, připojení externí čtečky, propojení dvou jednotek a napojení na řídicí systém. Před instalací je porovnejte s dodanou revizí výrobku a barevným označením vodičů konkrétního kusu.

Sebury F1EM je praktická autonomní biometrická jednotka pro jedny dveře, která nabízí rychlý vstup otiskem a flexibilní správu přístupových karet EM 125 kHz.
