SEBURY BC800NT4 – řídicí jednotka přístupového systému pro 4 dveře

Sada SEBURY BC800NT4 (ACB-004) řídí z jednoho uzamčeného boxu čtvery dveře: ke každým připojíte čtečku Wiegand 26, zámek, odchodové tlačítko a dveřní kontakt a všechno spravujete v jednom programu po síti. Je to sada pro nejvíce dveří v řadě SEBURY 800NT, určená pro patro kanceláří, menší firmu, školu nebo bytový dům s více vchody.

Jedna čtečka na dveře

Jednotka má čtyři vstupy pro čtečky a čtyři výstupy pro zámky. Každé dveře tedy mají čtečku zvenku a zevnitř se odchází odchodovým tlačítkem. Pokud potřebujete u dveří evidovat i odchod druhou čtečkou, zvolte sadu pro dvoje dveře, která má na dvoje dveře čtyři čtečky.

Příklad sestavy z našich nabídek: BC800NT4, čtyři čtečky SEBURY R4 H&EM a čtyři elektrické zámky. Místo zámků na dveře mohou být i jiné spotřebiče: s UHF čtečkami a kartami za čelním sklem jsme NT4 navrhovali i pro vjezd aut a závoru.

Pro koho je sada pro čtvery dveře

Firmy a kanceláře: hlavní vchod, zázemí, serverovna a sklad pod jednou správou, s historií průchodů pro případ, že se něco ztratí. Bytové domy a SVJ: dva vchody, sklep a kolárna; výbor nebo správce zablokuje ztracený čip na všech dveřích naráz a nové nájemníky přidá z kanceláře. Školy a provozy: časové zóny oddělí dobu výuky nebo směn od noci a víkendů. Montážní firmy: jednotná platforma, kterou zákazníkovi předáte s českými návody a kterou lze po síti rozšířit o další jednotky stejné řady.

Proč jedna centrála pro všechny dveře

• uživatele zakládáte jednou a oprávnění přidělujete po dveřích a časech,
• ztracený čip zablokujete okamžitě pro všechny vchody,
• historie až 100 000 událostí ukáže, kdo kdy kterými dveřmi prošel,
• relé zámků a databáze jsou v uzamčeném kovovém boxu uvnitř budovy, venku jsou jen čtečky,
• databáze běží přímo na desce, počítač se zapíná jen kvůli správě.

Funkce, které u čtyř dveří využijete

Interlock. ACB-004 podporuje vzájemné blokování dveří bez samostatného modulu: navazující dveře se neotevřou, dokud nejsou předchozí zavřené. Hodí se pro zádveří, čisté prostory nebo sklady s cennostmi.

Blokace podle čidla. Na vstup jednotky lze připojit čidlo stavu dalšího zařízení. Takto jsme pro zákazníka navrhovali například blokaci čepu vrat, který se nesmí vysunout, dokud vrata nejsou zavřená.

Časové zóny. 32 časových zón s rozsahem od–do a dny v týdnu; dveře mohou být v pracovní době odemčené a mimo ni otevírané jen čipem.

Antipassback, více karet a první karta. Kontrola pořadí průchodu, otevření až po identifikaci více osob a odemčení dveří prvním příchozím ráno.

Vzdálené ovládání. Z programu otevřete dveře, zamknete je v nouzi nebo je necháte dlouhodobě odemčené. Doba odemčení se nastavuje 1 až 9999 sekund.

Obsah sady

Sada obsahuje řídicí desku ACB-004, uzamykatelný kovový box se zdrojem a obslužný program. Box má svorky pro záložní olověný akumulátor 12 V, ten se ale dokupuje a jeho kapacitu volte podle součtu odběrů a požadované doby zálohy. Čtečky, zámky, tlačítka, dveřní kontakty a čipy vybíráte podle objektu. Pokud už box a zdroj máte, existuje i samotná řídicí deska SEBURY 800NT4.

Zámky ke čtyřem dveřím

Každé dveře mají vlastní výstup, takže můžete kombinovat různé typy: magnetický zámek na skleněné dveře, otvírač na dřevěné, čepový zámek na vrata. Pro běžné dveře se nejčastěji používá magnetický zámek 280 kg, v řadě SEBURY například BEL-004; přehled najdete v kategorii elektrické zámky. Počítejte s odběrem všech zámků, když volíte akumulátor.

Kabely a vzdálenosti

Čtečka může být od jednotky nejvýše 100 m, výrobce doporučuje do 80 m. U čtyř dveří rozmístěných po budově naplánujte kabelové trasy předem a vyhněte se souběhu se silovými kabely. Datové vodiče D0, D1 a zem veďte v jednom kabelu; UTP lze použít podle projektu.

Síť, program a mobil

Jednotka se připojuje přes Ethernet TCP/IP 10/100 Mb/s a jeden počítač spravuje i více jednotek, takže čtyři dveře dnes a další jednotku zítra obslouží stejný program. Program je česky, umí online výpis událostí, stav dveří, správu uživatelů a oddělení, hromadné nastavení, export historie do tabulky a mapu objektu. Grafika programu není nejnovější, funkčně ale pokrývá to, co správce potřebuje. Výrobce k řadě nabízí SDK pro vývojáře, pro základní ovládání je mobilní aplikace. Pro produkční provoz nastavte pevnou IP adresu, zálohujte konfiguraci a vzdálený přístup řešte bezpečně, nejde o cloudovou službu.

Jak naplánovat přístupový systém pro čtyři vchody

Než objednáte, sepište si pro každé dveře pět údajů. Ušetříte tím dodatečné nákupy i předělávky kabeláže:

• typ dveří a zámku – magnetický, otvírač, čepový; a co se má stát při výpadku proudu,
• čtečka – RFID čtečka Wiegand pro EM 125 kHz, MIFARE, nebo klávesnice s výstupem Wiegand, pokud chcete i PIN,
• odchod – tlačítko, nebo druhá čtečka (pak volte sadu pro dvoje dveře),
• dveřní kontakt – pokud chcete hlídat dlouho otevřené a vylomené dveře,
• kabelová trasa k boxu a její délka.

Síťové přístupové systémy (přístupové systémy TCP/IP) mají proti autonomním klávesnicím výhodu i při rozšiřování: další jednotku pro další patro nebo budovu přidáte do stejného programu a uživatelé zůstanou v jedné správě.

Zprovoznění

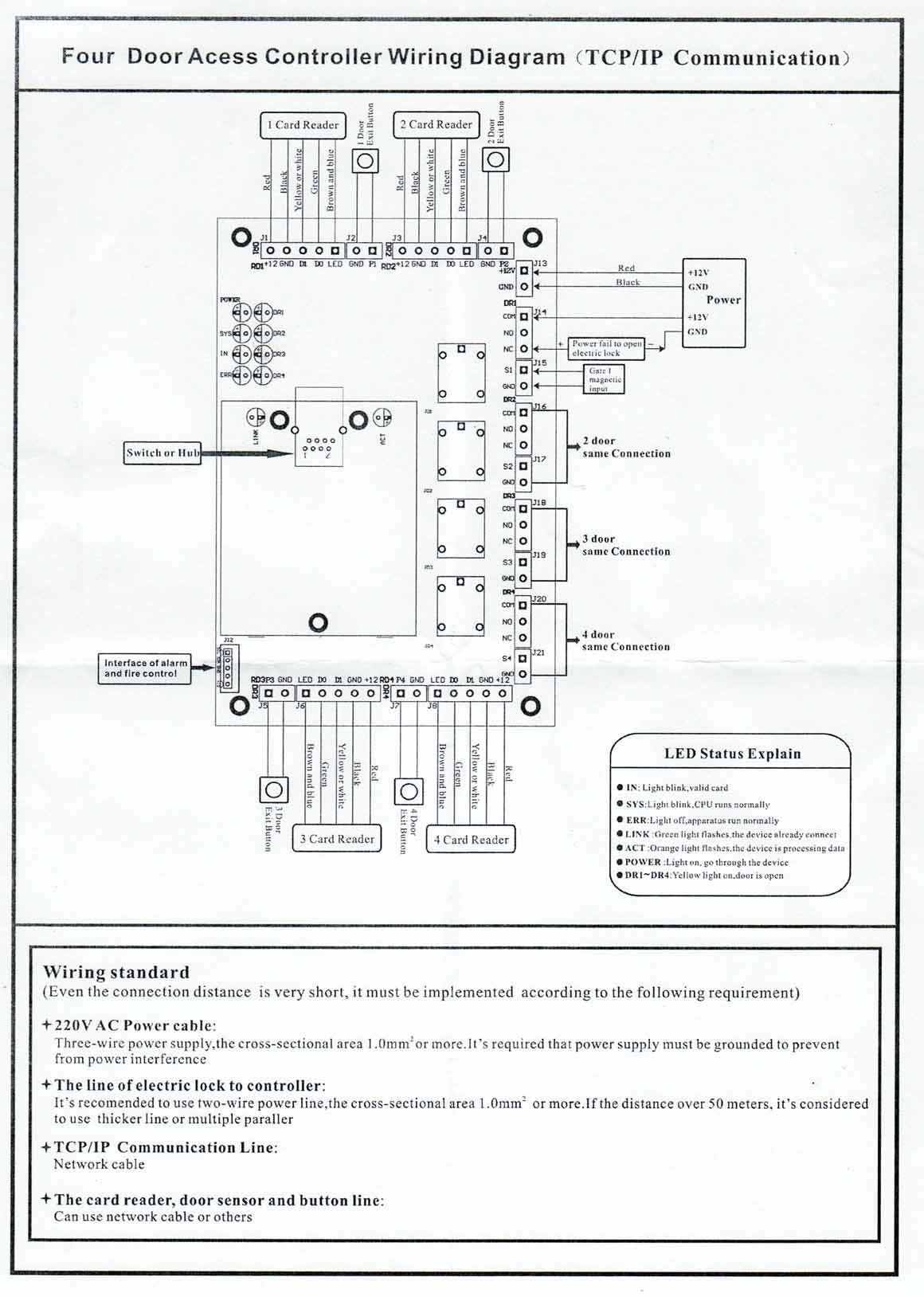

1. Box namontujte do chráněné místnosti, připojte čtečky, zámky, tlačítka a kontakty podle schématu pro čtvery dveře.
2. Nástrojem ke stažení nastavte jednotce IP adresu v místní síti.
3. V programu jednotku vyhledejte, pojmenujte dveře a nastavte časy odemčení a časové zóny.
4. Založte uživatele, načtěte čipy a přidělte jim dveře.
5. Každé dveře vyzkoušejte platnou a neplatnou kartou, tlačítkem a při odpojeném napájení.

Alarmy a návaznost na jiné systémy

Dveřní kontakt umožní hlídat dlouho otevřené a násilně otevřené dveře, upozornění zobrazí program. Hardwarové výstupy alarmu a vazba na požární nebo zabezpečovací systém potřebují kompatibilní rozšiřující modul. Dokumentace uvádí i předání stavu do systému Jablotron, například přes modul JA-111H-AD, zapojení je ale nutné navrhnout podle obou systémů. Únikové cesty vždy podle požárního řešení stavby.

Ke stažení

• Český návod k řídicím jednotkám 800NT
• Český návod k programu
• Program pro nastavení IP adresy
• Mobilní aplikace 800NT a její návod
• Archiv katalogů a manuálů SEBURY

Parametry sady SEBURY BC800NT4 / ACB-004

Časté dotazy

Kolik čteček připojím na jedny dveře?

U BC800NT4 jednu, čtyři vstupy připadají na čtvery dveře. Pro vstupní i výstupní čtečku na každých dveřích zvolte sadu pro dvoje dveře.

Jaké čtečky jsou vhodné?

Jakékoli s výstupem Wiegand 26, například SEBURY R4 H&EM nebo R2 s EM čipy 125 kHz.

Umí BC800NT4 interlock?

Ano, ACB-004 interlock podporuje přímo, bez dalšího modulu.

Musí běžet počítač?

Ne, jednotka rozhoduje sama podle uložených oprávnění. Počítač je potřeba jen ke správě uživatelů a ke stažení historie událostí.

Lze jednotku použít pro vjezd aut?

Ano, k Wiegand vstupu připojíte i UHF čtečku na dálku; s kartami za čelním sklem pak jednotka ovládá závoru nebo bránu.

Co když budu později potřebovat víc dveří?

Přidáte další jednotku řady 800NT do stejné sítě a programu. Uživatelé i historie zůstanou v jedné správě.

Zpracoval pan Turek, technik.
