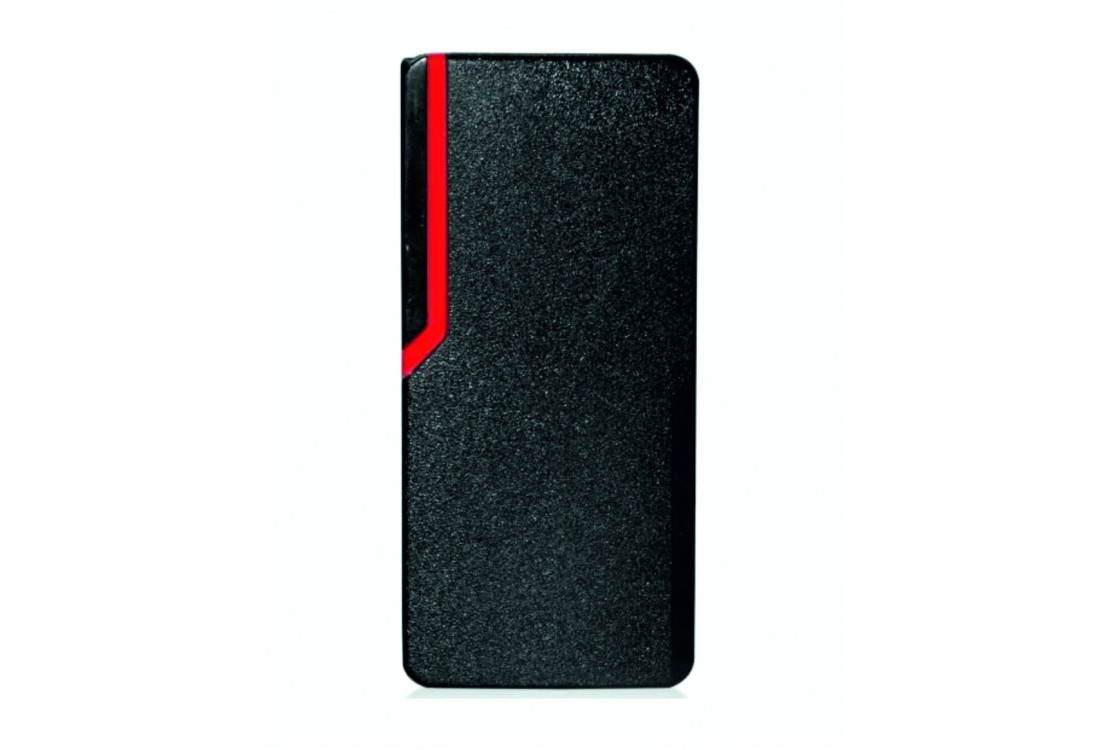

SEBURY W2-A – autonomní RFID čtečka EM/HID pro 10 000 karet

SEBURY W2-A je venkovní RFID čtečka bez klávesnice, která má vlastní paměť na 10 000 karet a sama ovládá zámek jedněch dveří. Když potřebujete otevírat jen kartou nebo čipem, nechcete u dveří kódovou klávesnici a vstup je na dešti, doporučujeme zákazníkům právě W2-A.

Autonomní čtečka, nebo jen čtečka pro řídicí jednotku?

Tuto otázku s klienty řešíme opakovaně. Vzhledově podobné SEBURY R4 nebo SEBURY R2 jsou systémové čtečky (RFID čtečka Wiegand bez vlastní paměti): kartu jen přečtou a číslo pošlou po Wiegandu do řídicí jednotky, samy nic neotevřou. W2-A je naopak autonomní: karty má uložené v sobě, rozhodne o přístupu a sepne zámek. Pokud tedy nemáte řídicí jednotku a chcete jen „přiložit kartu a otevřít“, potřebujete W2-A.

Zároveň umí W2-A obojí, takže ji lze v instalaci použít třemi způsoby:

• samostatně – vlastní databáze, výstup pro zámek, odchodové tlačítko, dveřní kontakt a alarm,
• jako čtečka Wiegand 26 – posílá číslo karty po vodičích D0/D1 do nadřazeného přístupového systému; o vstupu pak rozhoduje řídicí jednotka a W2-A slouží jen jako přístupový systém na straně čtení,
• jako kontrolér s externí čtečkou – na vstup Wiegand 26 připojíte druhou čtečku, třeba z vnitřní strany dveří nebo u vjezdu.

Karty, které čte

Vestavěná anténa čte EM a HID karty 125 kHz na vzdálenost zhruba 3 až 6 cm. Pokud v objektu používáte MIFARE 13,56 MHz, máte dvě možnosti: zvolit sesterskou SEBURY W2-M pro MIFARE, nebo k W2-A připojit externí čtečku MIFARE s výstupem Wiegand 26. Vestavěná anténa W2-A ale MIFARE nepřečte nikdy, to programování nezmění.

Programování bez klávesnice

W2-A nemá tlačítka. Programuje se infračerveným ovladačem, který je v balení, a dvěma manažerskými kartami Add a Delete. Přiložíte kartu Add a pak postupně nové karty, s kartou Delete stejně tak mažete. Kartu lze uložit i zadáním jejího osmimístného čísla nebo na konkrétní uživatelské ID, takže ztracenou kartu vyřadíte bez ní. Pro větší objekty je tu hromadné načtení navazující řady čísel: výrobce uvádí 10 000 karet přibližně za deset minut.

Reset do továrního nastavení karty uživatelů zachová, jen je potřeba znovu načíst obě manažerské karty. Manažerské karty proto uložte mimo dosah uživatelů, ideálně u správce domu nebo v montážní dokumentaci, aby je nikdo nepoužil k přidání vlastní karty.

Dvě W2-A u jedněch dveří a antipassback

Dvě W2-A můžete dát z obou stran dveří. Každá je současně čtečka i kontrolér, uživatele zakládáte na kterékoli z nich a výrobce pro tuto dvojici uvádí kapacitu až 20 000 uživatelů. Obě musí mít stejné nastavení i hlavní kód.

• antipassback pro jedny dveře – vnější a vnitřní čtečka hlídají pořadí: kdo nevstoupil, nemůže platně odejít, a stejnou kartu nejde použít dvakrát za sebou stejným směrem,
• antipassback pro dvoje dveře – dvě W2-A jako hlavní a pomocná jednotka, data jsou v hlavní; použití třeba u parkoviště,
• interlock – vzájemné blokování dveří, jiná funkce než antipassback; volí se podle zapojení z návodu.

Zámek, alarm a dohled dveří

Výstup pro zámek i výstup alarmu podle aktuálního listu výrobce snesou nejvýše 3 A. Starší manuál uvádí u zámku 20 A, my se ale držíme konzervativních 3 A a zdroj, kabel i ochrannou diodu navrhujte podle skutečného zámku. Zámek může být fail-safe (magnetický) i fail-secure (otvírač), doba odemčení jde nastavit 0 až 99 sekund.

S připojeným dveřním kontaktem W2-A pípá, když dveře zůstanou po průchodu otevřené déle než minutu. Při násilném otevření nebo nezajištěném zámku spustí bzučák i alarmový výstup, dobu alarmu nastavíte 0 až 3 minuty. Po deseti neplatných kartách během deseti minut může čtení zablokovat nebo vyhlásit alarm; z výroby je tato ochrana vypnutá.

Barvy vodičů

• červený +12 V, černý GND,
• zelený D0, bílý D1 – Wiegand (vstup nebo výstup podle režimu),
• žlutý OPEN – odchodové tlačítko, hnědý D_IN – dveřní kontakt,
• modrý VSS – společná větev vstupů,
• fialový L− a oranžový L+/ALARM+ – zámek a kladná větev alarmu, šedý ALARM− – záporný výstup alarmu.

Venku na dveřním profilu

Tělo měří jen 103 × 48 × 23 mm, takže se vejde na úzký rám hliníkových dveří nebo na sloupek branky. Elektronika je plně zalitá, výrobce uvádí krytí IP65 a odolnost IK08 a provoz od −40 do +60 °C. U venkovní montáže hlídejte hlavně utěsnění prostupu kabelu a spoje; tělo je zalité, utěsnit je potřeba hlavně spoj kabelu v rámu. Klidový odběr je do 15 mA při 12 V DC.

Propojení s Jablotronem

Podle zapojení lze W2-A propojit i se zabezpečovacím systémem Jablotron, například přes modul JA-111H-AD. Konkrétní zapojení vždy podle dokumentace obou zařízení.

Co je v krabici

• čtečka SEBURY W2-A,
• infračervený programovací ovladač,
• manažerské karty Add a Delete,
• zkratovací kolík pro reset a uživatelský manuál,
• samořezné šrouby 3,5 × 27 mm.

Karty a čipy EM 125 kHz najdete v kategorii RFID karty a čipy SEBURY.

Návody

• Český návod SEBURY W2-A – programování, hromadné načtení, Wiegand v obou směrech, dvojice W2-A, antipassback a zapojení.
• Archiv originálních katalogů a manuálů SEBURY

Parametry SEBURY W2-A

Časté dotazy

Má W2-A klávesnici na PIN?

Ne, otevírá se jen kartou nebo čipem. Infračervený ovladač slouží jen k programování.

Potřebuji k W2-A řídicí jednotku?

Ne. V autonomním režimu má vlastní databázi a ovládá zámek sama. Řídicí jednotku potřebují systémové čtečky typu R2 nebo R4.

Půjdou karty MIFARE?

Vestavěná anténa čte jen EM/HID 125 kHz. Pro MIFARE zvolte W2-M, nebo připojte externí MIFARE čtečku přes Wiegand 26.

Můžu W2-A dát ven?

Ano, je plně zalitá s krytím IP65. Utěsněte prostup kabelu a spoje mimo čtečku.

Ztratím karty při resetu?

Ne, tovární reset karty uživatelů zachová, znovu se načítají jen manažerské karty.
